• Mekanik limitli çeyrek tur çalışma
• Termal aşırı yük korumalı ağır hizmet motoru
• Toz boya kaplamalı sağlam IP68/NEMA 4X alüminyum alaşımlı gövde
• Bölge sistemi için ExdIICT4 ve Bölüm sistemi için Grup C, D T4 patlamaya dayanıklı sınıfı
• Tork aşımı koruması mevcuttur
• Yoğuşma önleyici ısıtıcı opsiyoneldir
• Standart ISO5211 doğrudan kurulum
• Allen anahtarı veya el çarkı ile manuel geçersiz kılma
• CSA sertifikası
• Güncelleme: DCL-Ex05, DCL-Ex10 ve DCL-Ex20 DC12V güç kaynağı modelleri CSA sertifikası almıştır.

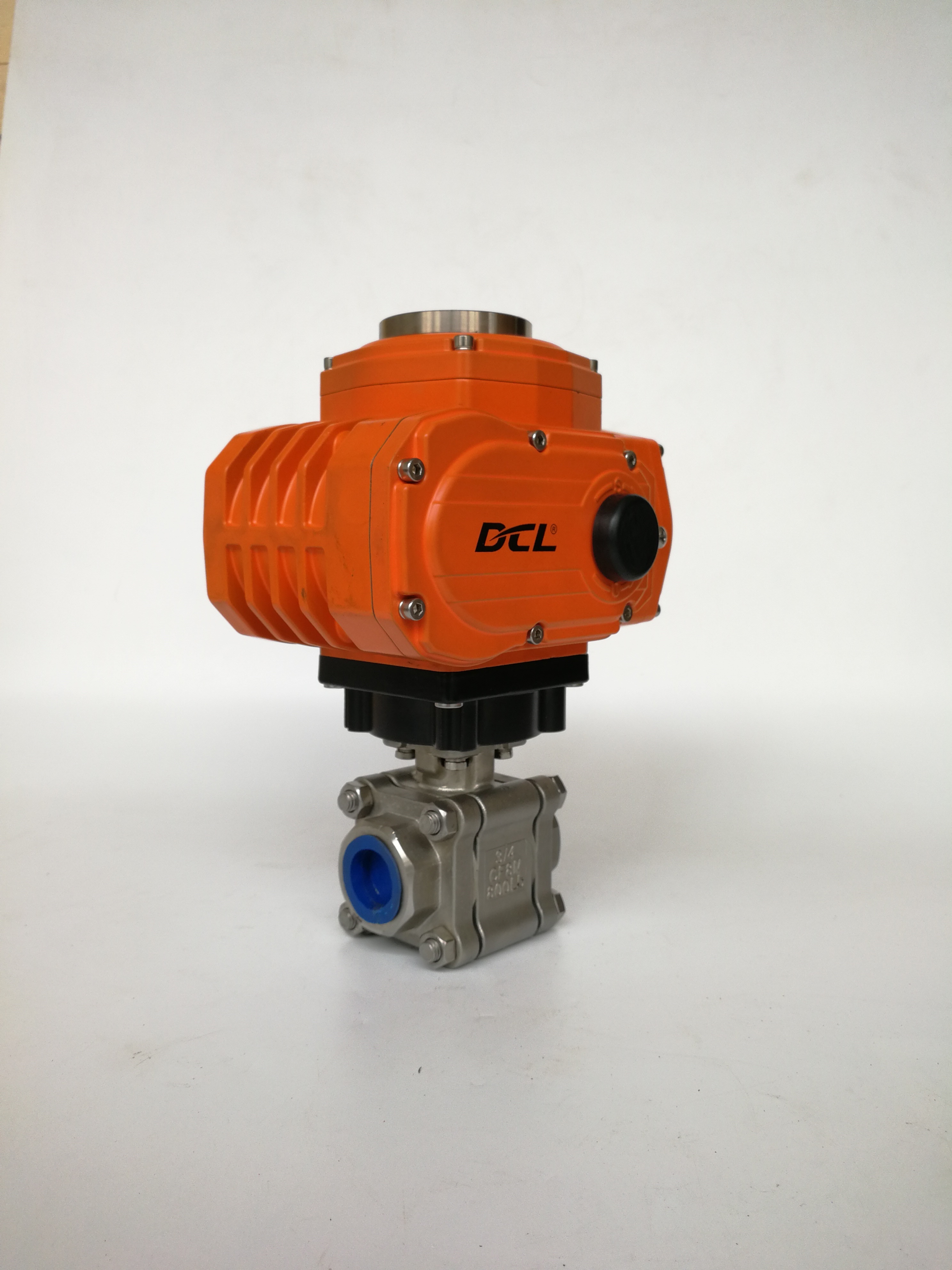

DCL patlamaya dayanıklı elektrikli aktüatörler, kömür madeni uygulamaları hariç olmak üzere, belirtilen patlayıcı gaz ve yanıcı toz ortamlarında endüstriyel vana otomasyonunu destekler. Koruma özellikleri farklı çalışma risklerini ele alır: opsiyonel tork aşımı koruması aşırı mekanik yüke yanıt verirken, motor termal koruması anormal sargı sıcaklığına yanıt verir.

Opsiyonel Tork Aşımı Koruması

Birikintiler, yabancı parçacıklar veya diğer engeller vana çalışma torkunu artırabilir. Tork önceden ayarlanmış eşiğe ulaştığında, opsiyonel tork anahtarı motor devresini keserek vanaya ve aktüatör şanzımanına aşırı yüklenmeyi sınırlamaya yardımcı olur.

Koruma eşiği, seçilen aktüatör ve vana grubuna uygun olmalıdır. Tork aşımı koruması engeli kaldırmaz veya her türlü mekanik hasarın önleneceğini garanti etmez.

Motor Sargı Sıcaklığı Koruması

Motor sargısında bulunan bir PTC termal koruyucu, sargı sıcaklığı yaklaşık olarak şuraya ulaştığında devreyi keser 105°C. Sıcaklık yaklaşık olarak düştükten sonra devre sıfırlanır 80–90°CAlev Geçirmez Muhafaza Tasarımı

Bu sıcaklık değerleri motor koruma eşiklerini tanımlar, izin verilen ortam sıcaklıklarını değil. Belirtilen aktüatör ortam aralığı

−25°C ila +55°C.Alev Geçirmez Muhafaza Tasarımı

Motor, elektronik bileşen ve bağlantı bölmeleri alev geçirmez yapıdadır. Kontrollü eklem boşlukları ve kavrama uzunlukları, sertifikalı koşullar altında iç bir ateşlemenin çevreleyen patlayıcı atmosfere yayılmasını önlemeye yardımcı olan koruma sisteminin bir parçasıdır.

Alüminyum alaşımlı muhafaza ve alev geçirmez eklemler onaylanmış yapıyla tutarlı kalmalıdır. Kurulum, bakım ve değiştirme işleri geçerli çalıştırma talimatlarına ve sertifika gereksinimlerine uygun olarak yapılmalıdır.

Muhafaza Koruması ve Tehlikeli Alan Sertifikası

Seri bir

IP68 muhafaza derecesine sahiptir. Patlamadan korunma konfigürasyonları, geçerli sertifika şemaları kapsamında gaz ve toz işaretlerini içerir. IP68, giriş korumasını tanımlar ve bağımsız olarak patlamaya dayanıklı uygunluğu sağlamaz.CSA sertifikalı konfigürasyonlar şunları içerir:

Sınıf I, Bölüm 1, Gruplar C ve D, ve Sınıf I, Bölge 1 düzenlemeleri. Sıcaklık sınıfları ve tam işaretler, farklı onaylar arasında birleştirilmek yerine seçilen model için doğrulanmalıdır.Sipariş vermeden önce, saha sınıflandırmasını, gaz veya toz grubunu, sıcaklık gereksinimlerini, sertifika kapsamını, besleme voltajını ve opsiyonel fonksiyonları doğrulayın. Nihai seçim, vana torkunu, çalışma süresini ve montaj uyumluluğunu da doğrulamalıdır.

Şartname:
