Özellikler

• 1/4 tur çalıştırma, mekanik limitli
• Akışı ayarlamak veya kesmek için küresel ve kelebek vanaları otomatikleştirin
• Tamamı bronz alaşımlı sonsuz sektör dişlisi çok dayanıklıdır ve yüksek kuvvet sürtünmesine karşı dirençlidir
• Tam nominal yükte, %80 çalışma oranında 10.000'den fazla tam açık ve kapalı çevrim ömrü
• Hava koşullarına dayanıklı IP67/tip 4X alüminyum alaşımlı gövde ile sınırlı alan için kompakt boyut
• Korozyon korumalı sağlam alüminyum alaşım, termal olarak bağlanmış polyester kaplamalı
• Tamamı metal dişli treni, kendi kendini kilitleyen sonsuz dişli
• Görsel vana konumu göstergesi
• Vanaların konumunu doğrulamak için iki elektrikli limit anahtarı, ek fren gerektirmez
• Allen anahtarlı manuel geçersiz kılma
• CSA listeli/UL uyumlu/CE işaretli/RoHS 3.0 testli
• Güncelleme: DC12V güç kaynağı modelleri DCL-02, DCL-05, DCL-10 ve DCL-20 CSA sertifikası almıştır.
• Güncelleme: DC24V güç kaynağı modelleri DCL-100/200/300 CSA sertifikası almıştır.

Açıklama

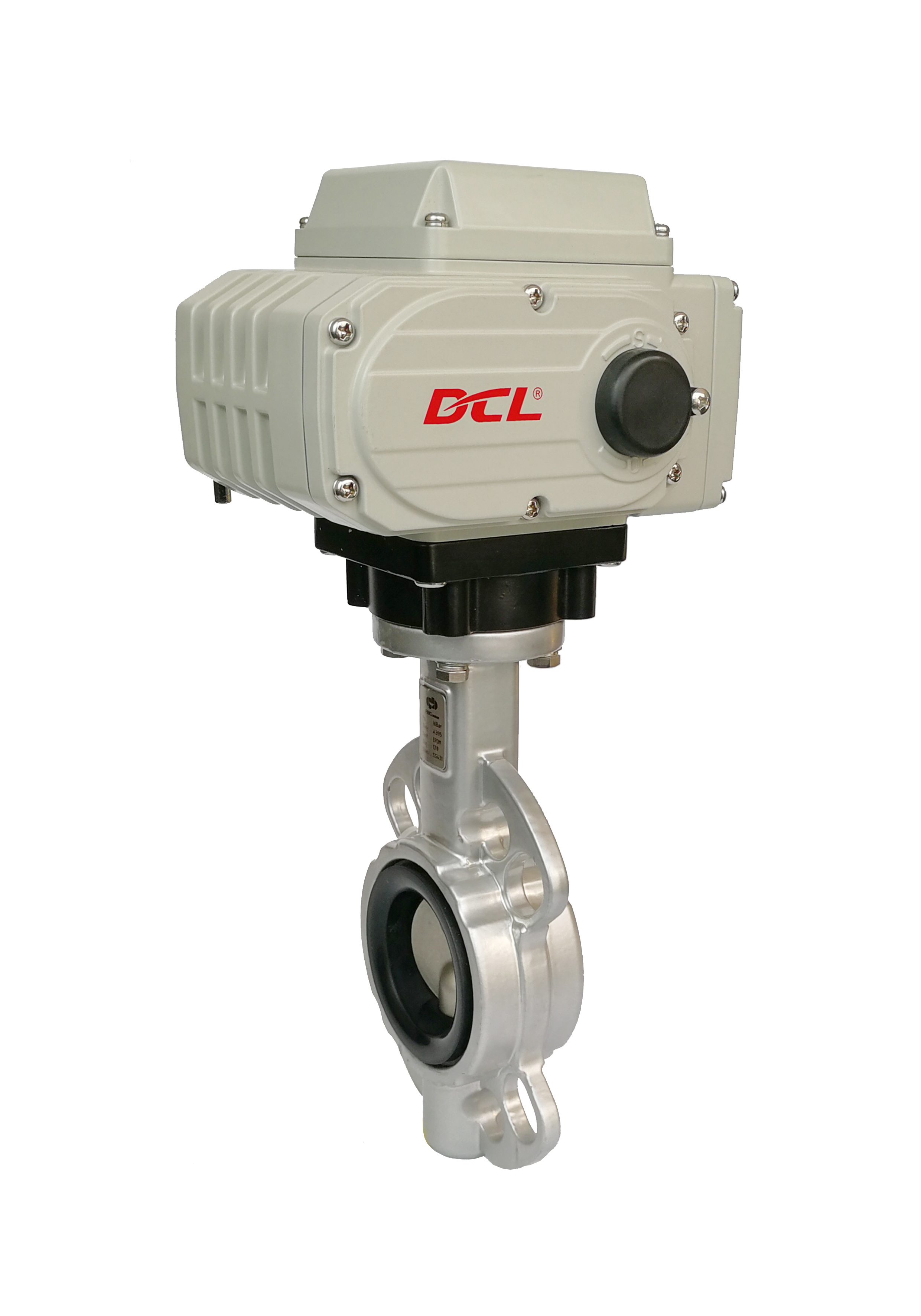

DCL kompakt elektrikli aktüatörler, HVAC su devreleri ve bina hizmetlerinde vana otomasyonunu destekler. Doğru boyutlandırılmış küresel veya kelebek vanalarla eşleştirildiğinde, akış ayarı ve vana konumu izleme gerektiren uygulamalar için açma/kapama veya modüle edilmiş çalışma sağlarlar. Sıcaklık kontrolü ve hidronik dengeleme, vanalar, sensörler ve kontrol mantığı dahil olmak üzere eksiksiz sistem tasarımına bağlıdır.

Konum Geri Beslemeli Modüle Edilmiş Kontrol

Ara vana konumlandırması gerektiren uygulamalar için, uygun DCL modüle edilmiş konfigürasyonları kabul eder4-20mA DC, 1-5V DC veya 2-10V DC komutları ve sağlar4-20mA DC konum geri beslemesi.

Standart Tip E modüle edilmiş aralığı, temel hatayı en fazla±1% ve tekrarlanabilirlik hatasını≤1% olarak belirtir. Bu rakamlar, oda sıcaklığı doğruluğu veya su akışı ölçüm doğruluğundan ziyade aktüatör konumlandırma performansını tanımlar. Sık hareket içeren uygulamalar, seçilen modelin çalışma görev ve izin verilen anahtarlama frekansının doğrulanmasını gerektirir.

Kurulum Koşulları İçin Çevresel Koruma

Standart Tip E hava koşullarına dayanıklı aktüatörlerIP67 koruması,IP68 isteğe bağlı olarak mevcuttur, ve belirtilen ortam sıcaklığı aralığı−25°C ila +55°C. İç ve dış mekan kurulumları bu limitlere ve gerçek saha koşullarına göre değerlendirilmelidir.

İsteğe bağlı birPTC yoğuşma önleyici ısıtıcı uygun konfigürasyonlar için mevcuttur. Nemli ortamlarda veya sıcaklık değişimlerinin olduğu yerlerde iç yoğuşma riskini yönetmeye yardımcı olur. Isıtıcı, vana hareketinden bağımsız olarak güç gerektirir ve doğru şekilde takılmış kablo girişlerinin veya muhafaza contalarının yerini almaz.

Sertifikasyon ve Sistem Entegrasyonu

Sertifikasyon, kesin aktüatör modeli, voltajı ve konfigürasyonuna göre kontrol edilmelidir. İlgili CSA sertifikası ve CE/RoHS destekleyici belgeler, her varyantı kapsadığı varsayılarak değil, tedarik sırasında doğrulanmalıdır.

Entegrasyondan önce vana torkunu, montaj boyutlarını, kontrol sinyallerini, geri besleme gereksinimlerini ve çevresel koşulları doğrulayın. Analog kontrol yeteneği, tek başına belirli bir bina otomasyon iletişim protokolü ile uyumluluk sağlamaz.
