DCL-K10 Ürün Özellikleri

• 20 Nm/2 sn, 45 Nm/4 sn ve 72 Nm/8 sn konfigürasyonlarında mevcuttur.

• Ayarlanabilir 0–90° hareket; çalışma süreleri tam 90° stroka dayanmaktadır.

• DC24V, AC24V, AC110V, AC220V ve AC380V'yi destekler.

• DC24V çalışması için Tip G kontrol devresi.

• AC24V, AC110V ve AC220V için Tip A/B kontrol devreleri.

• AC380V için Tip H üç fazlı kontrol devresi.

• Standart olarak IP67, isteğe bağlı olarak IP68.

• Belirtilen ortam sıcaklığı aralığı -25°C ila +55°C'dir.

• ISO 5211 F05/F07 doğrudan montaj arayüzleri.

• 9×9, 11×11 ve 14×14 mm sürücü kare seçenekleri.

• Güç ve sinyal kablolaması için iki adet G1/2 hava koşullarına dayanıklı kablo konektörü.

• İsteğe bağlı yoğuşma önleyici ısıtıcı, kubbe göstergesi ve manuel çalıştırma.

Anahtar Özellikler

Ürün Açıklaması

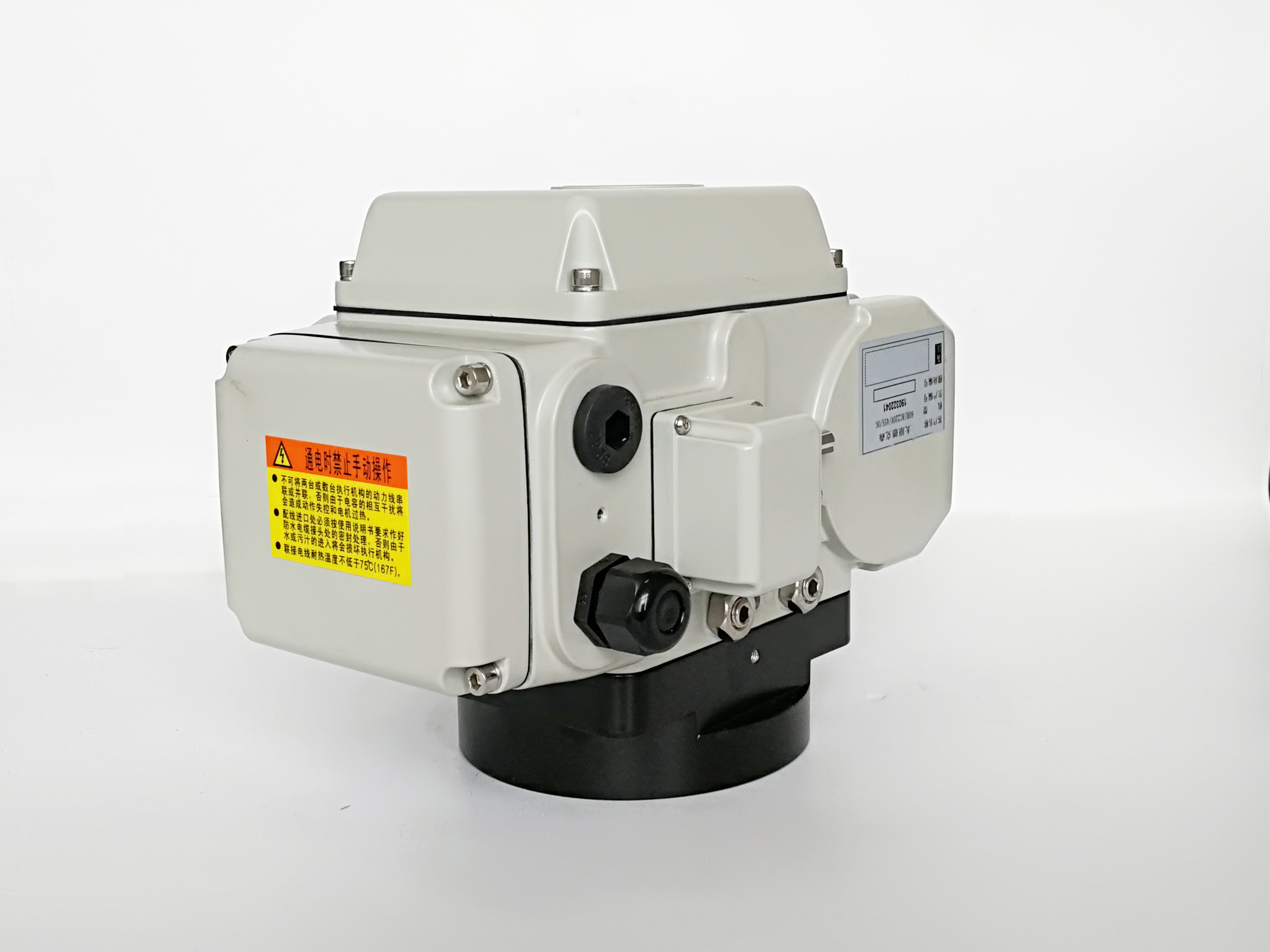

DCL-K10, uyumlu çeyrek tur vanalar ve kısa çalışma süreleri gerektiren otomatik ekipmanlar için hızlı açılan bir elektrikli aktüatördür. Üç tork ve hız konfigürasyonu mevcuttur: 2 saniyede 25 N·m, 4 saniyede 50 N·m, veya 8 saniyede 80 N·m, her biri 90° strokdır.

Çalışma Hızını Tork Gereksinimlerine Göre Eşleştirin

Tork kapasitesi, seçilen çalışma süresine bağlıdır. İki saniyelik konfigürasyon 25 N·m; 80 N·m konfigürasyonu 8 saniye gerektirir. En yüksek torku en kısa sürede birleştirmek yerine, konfigürasyonu vananın maksimum çalışma torkuna ve gerekli hareket süresine göre seçin.

Güç Kaynağı ve Kontrol Seçenekleri

Mevcut kaynaklar arasında 24V DC, 24V AC, 110V AC, 220V AC ve 380V AC bulunmaktadır. Kontrol devreleri seçilen kaynağa bağlıdır:

• Tip G: 24V DC.

• Tip A/B: 24V, 110V veya 220V tek fazlı AC.

• Tip H: 380V üç fazlı AC.

Kurulumdan önce seçilen devre için gerekli kablolamayı ve durum sinyallerini doğrulayın.

Montaj ve Çevresel Özellikler

DCL-K10, ayarlanabilir 0–90° hareket ve ISO 5211 F05/F07 doğrudan montaj arayüzleri sağlar. Mevcut sürücü kareleri arasında 9 × 9, 11 × 11, 14 × 14 ve 17 × 17 mm bulunmaktadır ve izin verilen vana mili yüksekliği 19 mm'ye kadardır.

Muhafaza standart olarak IP67, isteğe bağlı olarak IP68dir ve belirtilen ortam sıcaklığı aralığı −25°C ila +55°Cdir. İki adet G1/2 hava koşullarına dayanıklı kablo konektörü güç ve sinyal kablolaması için ayrı girişler sağlar.

Uygulama Limitleri

Hızlı açılma aralığı, kelebek vana görevleri gibi kendiliğinden kilitleme gerektiren uygulamalar için uygun değildir. Bu konfigürasyonu seçmeden önce proses torkunun vanayı geri döndürüp döndürmeyeceğini doğrulayın.

Nihai seçim, tork, çalışma süresi, kendiliğinden kilitleme gereksinimleri, montaj boyutları ve saha koşullarını doğrulamalıdır. Yalnızca hızlı hareket, acil durum kapatma hizmeti için uygunluğu sağlamaz.
