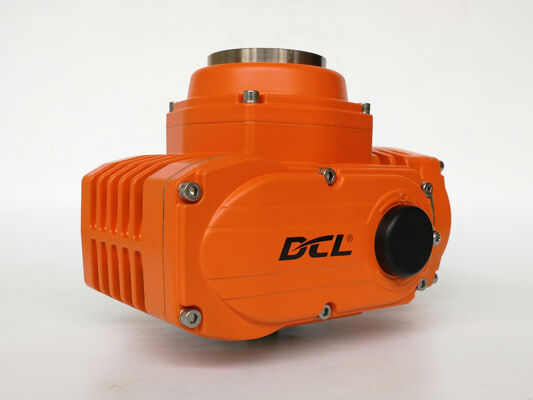

CSA ATEX IP68 50Nm~3000Nm Endüstriyel Vana Otomasyonu İçin Patlamaya Dayanıklı Çeyrek Tur Elektrikli Aktüatör

• Standart çıkış torku 50 ila 3000 Nm, maksimum tork 65 ila 3900 Nm.

• IP68 muhafaza ve belirtilen ortam sıcaklığı aralığı -25°C ila +55°C.

• Patlamaya karşı koruma işaretleri Ex db h IIC T4 Gb ve Ex h tb IIIC T135°C Db'yi içerir.

• Kuzey Amerika derecelendirmeleri Sınıf I, Bölüm 1, Gruplar C ve D, T5/T6 ve Sınıf I, Bölge 1'i içerir.

• Açma-kapama, konum geri besleme veya modüle edilmiş kontrol ile mevcuttur.

• Modüle edilmiş versiyonlar 4–20 mA, 1–5 VDC veya 2–10 VDC girişi kabul eder ve 4–20 mA konum geri beslemesi sağlar.

• Temel modüle edilmiş hata en fazla ±%1, tekrarlanabilirlik hatası ise %1'den fazla değildir.

• ISO 5211 doğrudan montaj seçenekleri ve modele bağlı DC12V, DC24V, AC110V, AC220V veya AC380V güç kaynakları.

• Opsiyonel aşırı tork koruması, yoğuşma önleyici ısıtma, Modbus RTU ve arıza emniyetli dönüş.

DCL patlamaya dayanıklı elektrikli aktüatör serisi, petrol ve gaz, petrokimya, kimya, metalurji ve diğer endüstriyel uygulamalarda çeyrek tur vana otomasyonunu destekler. DCL-Ex05'ten DCL-Ex300'e kadar olan modeller, küresel vanalar, kelebek vanalar, tapa vanaları ve diğer uyumlu döner vanalar için 50 ila 3000 N·m arasında standart çıkış torkları sağlar.

Seri, IP68 muhafaza ve belirtilen ortam sıcaklığı aralığı −25°C ila +55°C özelliklerine sahiptir. Tehlikeli alan seçenekleri ATEX/IECEx sertifikalı konfigürasyonları ve Kuzey Amerika Sınıf I, Bölüm 1, Gruplar C ve D konfigürasyonlarını içerir.

Seçim, kurulumun gaz veya toz sınıflandırması, sıcaklık gereksinimleri ve geçerli sertifika ile eşleşmelidir. Aktüatörü belirtmeden önce tam modeli, eksiksiz patlamaya karşı koruma işaretini ve sertifika koşullarını doğrulayın. Yalnızca IP68 koruması, tehlikeli alan uygunluğunu sağlamaz.

Mevcut konfigürasyonlar arasında açma/kapama kontrolü, kuru kontak durum geri beslemesi, potansiyometre geri beslemesi ve modüle edilmiş konum kontrolü bulunur.

Modüle edilmiş versiyonlar 4–20 mA DC, 1–5 VDC veya 2–10 VDC komut sinyallerini kabul eder ve 4–20 mA DC konum geri beslemesi sağlar. Belirtilen temel hata ±%1 'den büyük değildir, tekrarlanabilirlik hatası ise ≤%1'dir. Bu rakamlar, tam vana sisteminin akış kontrol doğruluğundan ziyade aktüatör konumlandırma performansını tanımlar.

Opsiyonel aşırı tork koruması, tork önceden ayarlanmış bir eşiğe ulaştığında motor devresini keserek vana tıkanıklığı sırasında aşırı yüklenmeye karşı korumaya yardımcı olur.

Opsiyonel depolanmış enerji arıza emniyetli konfigürasyon, modele bağlı olarak bir süperkapasitör veya pil kullanır. Harici güç kaybının ardından, seçilen ayarlara göre vanayı tamamen açık veya tamamen kapalı konuma getirebilir veya mevcut konumunu koruyabilir.

Sipariş vermeden önce vana çalışma torkunu, montaj boyutlarını, besleme voltajını, seyahat açısını, çalışma süresini ve kontrol sinyallerini doğrulayın. Opsiyonel fonksiyonlar ve aksesuarlar da seçilen modelle eşleşmeli ve geçerli sertifika kapsamı dahilinde kalmalıdır.
