• 15 saniyelik çalışma süresi ile standart 18 Nm çıkış.

• Maksimum tork 24 Nm.

• Opsiyonel 7 sn/9 Nm ve 30 sn/25 Nm çalışma konfigürasyonları.

• Küçük küresel ve kelebek vanalar için ayarlanabilir 0-90° hareket.

• Sınırlı kurulum alanına sahip ekipmanlar için kompakt 1,2 kg tasarım.

• Belirtilen ortam sıcaklığı aralığı -25°C ila +55°C olan IP67 muhafaza.

• Modele bağlı DC12V, DC24V, AC24V, AC110V ve AC220V güç kaynakları.

• Aç-kapa, ara konum ve modüle edilmiş kontrol seçenekleri.

• ISO 5211 F03, F04 ve F05 doğrudan montaj arayüzleri.

• 16 mm yüksekliğe kadar vana gövdeleri için 9*9 mm ve 11*11 mm sürücü kare seçenekleri.

• 360° kurulum ve yedi çekirdekli kablo bağlantısı.

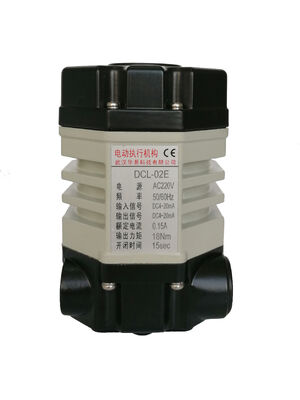

DCL-02, yaklaşık ağırlığı 1,2 kg olan kompakt bir elektrikli vana aktüatörüdür ve ayarlanabilir 0-90° döner hareket gerektiren küçük küresel vanalar, kelebek vanalar ve diğer ekipmanlar için tasarlanmıştır. Küçük ayak izi, kurulum alanının sınırlı olduğu vana otomasyon uygulamalarına uygundur.

Tork ve Çalışma Süresi

Standart konfigürasyon 16 N·m çıkış torku ve 15 saniyelik çalışma süresi sağlar. Opsiyonel bir konfigürasyon, daha düşük tork gereksinimlerine sahip uygulamalar için daha hızlı bir çalışma seçeneği sunarak 7 saniyede 9 N·m sağlar. Vana üzerindeki gerçek çalışma yüküne karşı tork ve hareket süresi kombinasyonunu seçin.

Muhafaza ve Uygulama Koşulları

DCL-02, IP67 muhafaza ve -25°C ila +55°C ortam çalışma sıcaklığı aralığına sahiptir. Uygulamalar arasında su arıtma, HVAC, bina otomasyonu, yangın suyu sistemleri ve proje gereksinimlerine tabi kompakt endüstriyel boru ekipmanları bulunur. Ortam sıcaklığı derecesi, proses akışkanından ziyade aktüatörün çevresini ifade eder.

Doğrudan Montaj Arayüzleri

ISO 5211 F03, F04 ve F05 montaj arayüzleri 9 × 9 mm veya 11 × 11 mm sürücü kareleri ile mevcuttur. İzin verilen vana gövdesi yüksekliği 16 mm'ye kadardır.

Sipariş vermeden önce vana flanşını, gövde boyutlarını, montaj boşluğunu ve çalışma torkunu kontrol edin. Sadece nominal vana çapı, nihai aktüatör seçimi için yeterli değildir.

Güç Kaynağı ve Kontrol Seçenekleri

Mevcut güç kaynakları 12V DC, 24V DC, 24V AC, 110V AC ve 220V AC içerir. Kontrol seçenekleri, seçilen güç kaynağına ve devresine bağlı olarak aç/kapa çalışma, ara konumda durma ve modüle edilmiş kontrolü içerir.

Kontrol fonksiyonları konfigürasyona özeldir. Aktüatörü kontrol sistemine entegre etmeden önce gerekli komut sinyalini, geri besleme düzenini ve kablolamayı doğrulayın.

• Çeyrek tur çalışma
• Vana konumunu onaylamak için iki yardımcı limit anahtarı
• Hava koşullarına dayanıklı IP67 ve NEMA 4X sert alüminyum döküm gövde
• Yüksek başlangıç torklu ve küçük atalet kuvvetli havalandırmasız motor
• Tüm metal kendinden kilimli dişli treni, güç kaybı durumunda son bilinen konumda kalır
• Vana konumu göstergesi/düz gösterge veya dışbükey gösterge mevcuttur
• Manuel geçersiz kılma
• Standart ISO5211 doğrudan kurulum
• CSA sertifikalı UL 429 ve CSA C22.2, CE işareti
