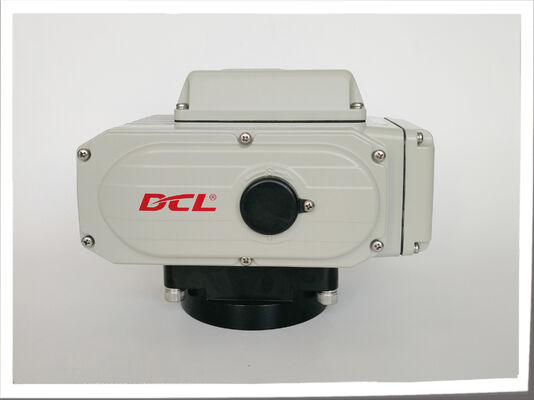

Düzenlenebilir ölü alan tipi temel hatası ≤ 1% elektrikli kompakt aktüatör
| Güç kaynağı | 24VAC/110VAV/220VAC/380VAC | Motor Gücü | 6W ila 140W |
|---|---|---|---|
| Standart tork | 50nm ila 2500nm/442in.lbs ila 22125in.lbs | Standart zaman | 20s - 75s |
| Giriş Sinyali | 4-20Madc/1-5VDC/2-10VDC | Çıkış Sinyali | 4-20Madc |
| Koruma Sınıfı | IP67 NEMA4/4X | Toplam Ağırlık | 1.2kg ila 20kg |
| Ortam Sıcaklığı | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | Kurulum açısı | 360° |
Ayarlanabilir ölü alan tipi elektrikli kompakt aktüatör, temel hata ≤ %1
Özellikler
- Giriş sinyaline orantılı çeyrek tur çalışma
- Kontrol paketi için EFT, ESD ve yüksek voltaj dalgalanma testli yüksek performanslı EMC
- Termal aşırı yük korumalı ağır hizmet motoru
- Valf pozisyon göstergesi/düz gösterge veya dışbükey gösterge mevcuttur
- Valf pozisyonu için 4-20mA sinyal çıkışı
- Standart ISO5211 çok flanşlı valf montajı
- Titreşim ve neme dayanıklı tam saksılı çok fonksiyonlu akıllı kontrol paketi
- Dünya lideri anti-parazit yeteneği, kontrol doğruluğu ve hassasiyeti
- Kendi kendine kalibrasyon ve problem kendi kendine kontrol fonksiyonu
- Çok küçük boyutlu benzersiz entegre motor/kontrol paketi/gövde tasarımı
- Termal olarak bağlanmış polyester kaplamalı hava koşullarına dayanıklı alüminyum alaşımlı muhafaza
- C3 seviyesi korozyon direnci, 1000 saat tuz sprey testi
- Anahtar veya el çarkı ile manuel geçersiz kılma
- UL ve CSA standardına göre CSA Sertifikası/CE işaretli/RoHS 3.0 geçti
Açıklama
DCL kompakt modüleli elektrikli aktüatör, küresel vanaların, kelebek vanaların ve diğer çeyrek tur vanaların açılmasını kontrol eder. Tipik uygulamalar arasında HVAC, su arıtma ve akış, basınç, sıcaklık veya seviye düzenlemesi gerektiren endüstriyel prosesler yer alır.
Entegre kontrol cihazı 4-20 mA, 1-5 VDC veya 2-10 VDC komutlarını kabul eder ve uyumlu PLC, DCS veya bina kontrol sistemleri için 4-20 mA valf pozisyonu geri bildirimi sağlar. Literatür, en fazla ±%1 temel hata, tersine çevirme ve tekrarlanabilirlik hataları ise en fazla %1 olarak belirtir. %0,5-%5,0 arasında ayarlanabilir bir ölü bant, yanıt ayarının uygulamaya uyacak şekilde ayarlanmasına olanak tanır.
Bu spesifikasyonlar aktüatör konumlandırmasını tanımlar. Genel proses kontrol performansı ayrıca valf akış karakteristiklerine, sensörlere, kontrol mantığına ve çalışma koşullarına da bağlıdır.
Kontrol cihazı, elektronik bileşenlerin doğrudan maruziyetini azaltmak ve neme ve titreşime karşı yapısal koruma sağlamak için reçine kapsüllemeyi kullanır. Motor, PTC termal koruma içerirken, elektriksel ve mekanik limitler seyahati kontrol eder. Modüleli versiyonlar S4 aralıklı görev kullanır, bu nedenle seçim sırasında çalışma frekansı ve yük gereksinimleri kontrol edilmelidir.
Ana modeller standart olarak IP67 korumalı ve isteğe bağlı olarak IP68 korumalı alüminyum alaşımlı bir muhafaza içerir. Belirtilen ortam sıcaklığı aralığı -25°C ila +55°C'dir. ISO 5211 montaj arayüzleri, uyumlu valflere doğrudan kurulumu destekler. Seçilen model için güç kaynağı, pozisyon göstergesi, manuel çalıştırma ve iletişim seçenekleri doğrulanmalıdır.
Şartname
| Tip | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Güç | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Çıkış Torku | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| Çalışma Süresi | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Dönüş Açısı | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motor Gücü | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| Anma Akımı | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Toplam Ağırlık | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| Giriş Sinyali | 4-20mADC,1-5VDC,2-10VDC | |||||||
| Çıkış Sinyali | 4-20mADC | |||||||
| Temel Hata | ±%1'den fazla değil | |||||||
| Tersine Çevirme Hatası | %1'den fazla değil | |||||||
| Ölü Alan | 0.5%-5.0% ayarlanabilir | |||||||
| Sönümleme Karakteristiği | 0 kez | |||||||
| Aktüatörde Tekrarlama Hatası | ≤%1 | |||||||
| İzolasyon Direnci | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Dayanım Gerilimi Sınıfı | AC24V:500VAC 1dakika AC110/220V:1500VAC 1dakika | |||||||
| Koruma Sınıfı | IP67 | |||||||
| Montaj Açısı | Herhangi bir açıda 360° | |||||||
| Elektrik Arayüzü | İki adet G1/2 Su Geçirmez Kablo Konnektörü, biri güç hattı, diğeri sinyal hattı için | |||||||
| Ortam Sıcaklığı | -20°C~+55°C | |||||||
| İsteğe Bağlı Fonksiyon | Tork aşımı koruyucusu/Nem alma ısıtıcısı/Pasif kontak anahtarı/Kubbe göstergesi/Kulp | |||||||
| Not | Gereken başka bir giriş veya çıkış sinyali için lütfen siparişte belirtin. | |||||||
![]()
![]()
