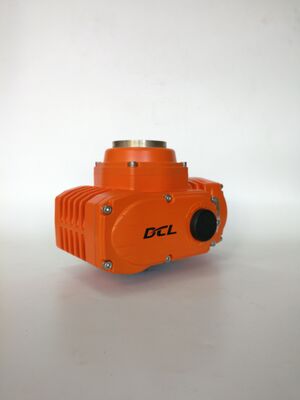

IP68 100Nm/30S Patlama geçirmez çeyrek dönüşlü elektrikli aktüatör ATEX/IECEx ISO 5211

Menşe yeri VUHAN, ÇİN
Marka adı DCL
Sertifika CE/ROHS/CSA/IP67
Model numarası DCL-EX10/EX20/EX40/EX60
Min sipariş miktarı 1 adet
Ambalaj bilgileri Karton/Palet
Teslim süresi 7 İş Günü
Ödeme koşulları D/P,T/T,Western Union,
Yetenek temini 5000 adet/ay
Ürün ayrıntıları
Standart tork 100nm ila 600nm Standart zaman 30s ila 45s
Toplam Ağırlık 5kg ila 10kg Güç kaynağı 24VAC/110VAV/220VAC/380VAC/24VDC
Motor Gücü 15W ila 90W Ortam Sıcaklığı -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Kurulum açısı 360° Koruma Sınıfı IP68 NEMA4X/7
Mesaj bırakın
Ürün Açıklaması
Zone 1 / Division 1 için ExdIICT4 sınıfına sahip patlamaya dayanıklı elektrikli kompakt aktüatör
Özellikler
  • Mekanik limitli çeyrek tur çalışma
  • Her gövde kapağının silindir durdurucu tipi bağlantı yüzeyleri, alev geçirmez boşluk ve uzunluk UL ve CSA standardına uygundur
  • Bölge sistemi için patlamaya dayanıklı ExdIICT4 sınıfı ve Bölüm sistemi için Grup C, D T4
  • Toz boya kaplamalı sağlam IP68/NEMA 4X alüminyum alaşımlı gövde
  • Valf konumu göstergesi için 10 mm yüksek mukavemetli cam lens, düşük sıcaklıkta (-22F) ve yüksek sıcaklıkta (140F) güçlü sertlik sağlar.
  • Yüksek patlama basıncına (> 2.2 MPa) karşı aktüatörün direncini sağlamak için sert döküm alüminyum alaşımlı muhafaza.
  • Yangın işlem görmüş havalandırmasız motor.
  • Termal aşırı yük korumalı ağır hizmet tipi motor
  • Görev oranı %70, 15 dakikadan az sürekli çalışma ile S2 kısa süreli görev ve saatte 1200 kez ile S4 aralıklı tip çalışma.
  • ISO5211 çoklu flanş montajı.
  • Aşırı tork koruması mevcuttur
  • Yoğuşma önleyici ısıtıcı opsiyoneldir
  • Allen anahtarı veya el çarkı ile manuel geçersiz kılma
  • CSA sertifikası UL standardına göre işlemde/ATEX işaretli
Açıklama

DCL patlamaya dayanıklı elektrikli aktüatörler, yanıcı gazların veya buharların bulunabileceği yerlerde endüstriyel valf otomasyonu için tasarlanmıştır. Alev geçirmez tasarım, motoru ve elektronik bileşenleri korumalı bölmelerde barındırır. Alev yolu boşlukları, uzunlukları ve birleşme yüzeyi boyutları, geçerli patlama koruma gereksinimlerini karşılamak ve dahili bir patlamadan çevre atmosfere alev yayılmasını sınırlamak için kontrol edilir.

Alüminyum alaşımlı muhafaza ve işlenmiş alev geçirmez eklemler koruyucu yapıyı oluşturur. Listelenen işaretler arasında Ex db h IIC T4 Gb ve Class I, Division 1, Groups C and D, T5/T6 gibi Kuzey Amerika derecelendirmeleri bulunur. Uygun yerler, gaz grupları, sıcaklık kodları ve kurulum koşulları, seçilen modele ait sertifika belgelerine göre doğrulanmalıdır.

ISO 5211 çoklu flanş doğrudan montaj arayüzleri ve kare sürücü seçenekleri, uyumlu küresel valfler, kelebek valfler ve diğer döner valflere kurulumu destekler. Flanş boyutları, sürücü boyutu, valf mili yüksekliği ve maksimum çalışma torku seçimden önce kontrol edilmelidir. Seri, IP68 bir muhafaza ve -25°C ila +55°C arasında belirtilen bir ortam sıcaklığı aralığına sahiptir.

Şartname
Tip Ex05E Ex10E Ex20E Ex40E Ex60E
Güç AC110V/AC220V
Çıkış Torku 50Nm 100Nm 200Nm 400Nm 600Nm
Çalışma Süresi 20S 30S 30S 30S 45S
Dönüş Açısı 0-90° 0-90° 0-90° 0-90° 0-90°
Motor Gücü 10W 25W 40W 90W 90W
Anma Akımı 0.24/0.15A 0.57/0.30A 0.63/0.35A 1.12/0.64A 1.18/0.67A
Toplam Ağırlık 3.0kg 5.0kg 5.5kg 9.5kg 10.0kg
Giriş Sinyali 4-20mADC,1-5VDC,2-10VDC
Çıkış Sinyali 4-20mADC
Temel Hata ±%1'den fazla değil
Tekrarlayan Hata %1'den fazla değil
Ölü Alan Ayarlanabilir %0.5-%5.0
Sönümleme Karakteristiği 0 kez
Aktüatörde Tekrarlayan Hata ≤%1
İzolasyon Direnci 100MΩ/500VDC
Dayanım Gerilimi Sınıfı 1500VAC 1 dakika
Koruma Sınıfı IP67
Patlamaya dayanıklı sınıf Exd II BT4Gb
Montaj Açısı Herhangi bir açıda 360°
Elektrik Arayüzü 2-M20*1.5 patlamaya dayanıklı fiş, müşteriler seçilen kabloya göre kullanırken ilgili patlamaya dayanıklı kablo konektörünü takmalıdır.
Ortam Sıcaklığı -20°C~+60°C
Opsiyonel Fonksiyon Aşırı tork koruyucu/Nem alma ısıtıcısı/Pasif kontak anahtarı
Not İhtiyaç duyulan başka herhangi bir giriş veya çıkış sinyali için lütfen siparişte belirtin.
