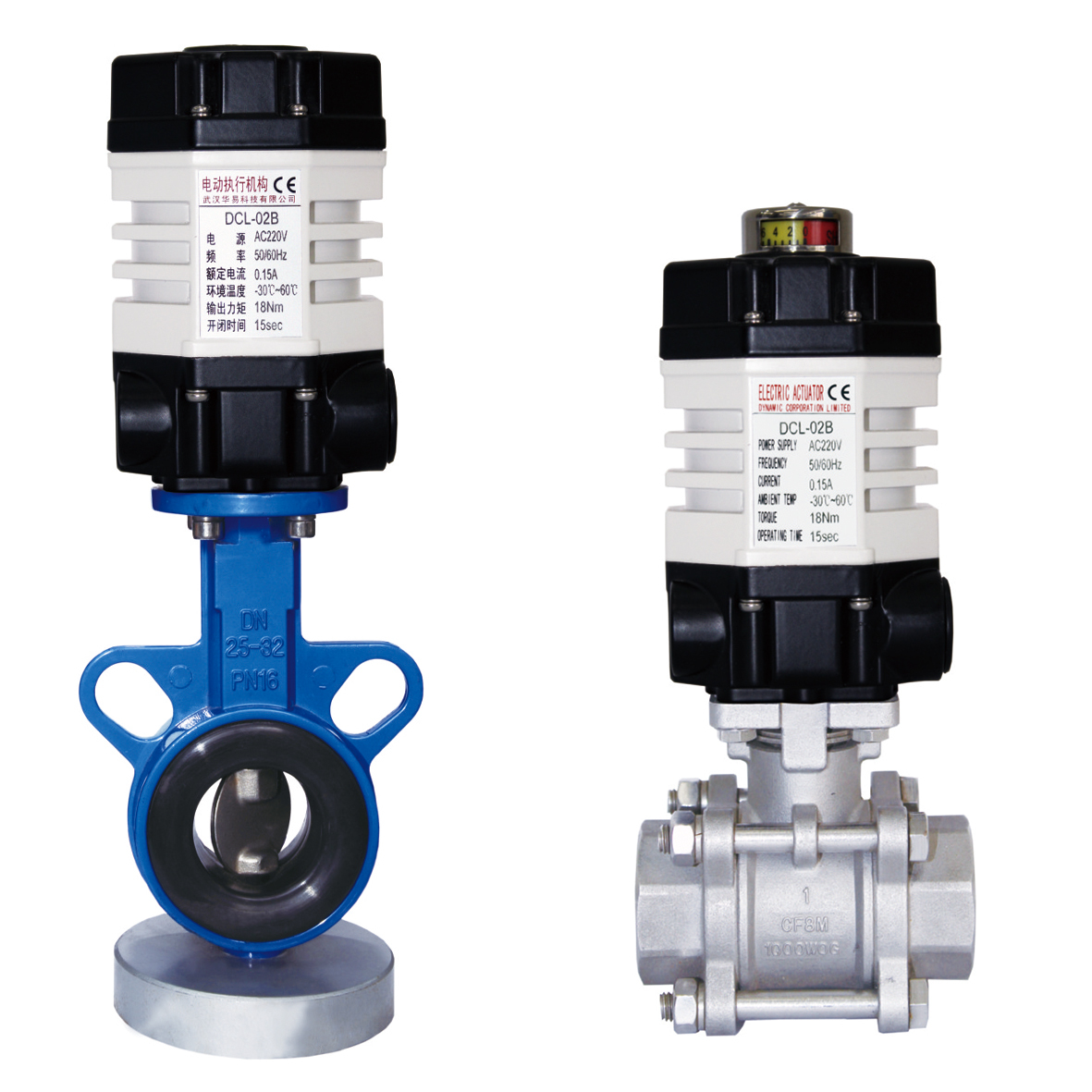

CSA IP67 18Nm Subminiature Çeyreği Dönüşlü Elektrik Aktüatör
Ürün ayrıntıları
| Standart zaman/tork | 15s/18nm | İsteğe bağlı zaman/tork | 7s/9nm 60s/18nm |
|---|---|---|---|
| Toplam Ağırlık | 1.2kg | Güç kaynağı | 24VAC/110VAC/220VAC |
| Motor Gücü | 6W | Ortam sıcaklığı | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Kurulum açısı | 360° | Koruma Sınıfı | IP67 NEMA4/4X |
| Vurgulamak | CSA IP67 elektrikli aktüatör,Subminiatür çeyrek dönüşlü aktüatör,kompakt 18Nm elektrikli aktüatör |
||
Ürün Açıklaması
Ürün Özellikleri
-
15 saniyelik çalışma süresi ile 18 Nm standart çıkış.
-
Maksimum tork 24 Nm.
-
Seçilebilir 7 s/9 Nm ve 30 s/25 Nm çalışma yapılandırmaları.
-
Küçük top ve kelebek valfleri için ayarlanabilir 0 ̊ 90° hareket.
-
Sınırlı montaj alanı olan ekipmanlar için kompakt 1.2 kg tasarımı.
-
-25°C'den +55°C'ye kadar belirtilen ortam sıcaklık aralığı ile IP67 kapalı.
-
Modele bağlı olarak DC12V, DC24V, AC24V, AC110V ve AC220V güç kaynakları.
-
Açma, kapatma, ara pozisyon ve modüle etme kontrol seçenekleri.
-
ISO 5211 F03, F04 ve F05 doğrudan montaj arayüzleri.
-
9*9 mm ve 11*11 mm'lik sürücü kare seçenekleri, 16 mm'ye kadar olan valf sapları için.
-
360° ile kurulum ve yedi çekirdekli kablo bağlantısı.
Ürün Tanımı
DCL-02, yaklaşık 1,2 kg ağırlığında küçük bir çeyrek dönüşlü elektrikli aktüatördür.kelebek valfleri ve ayarlanabilir 0 ̊90° dönme hareketi gerektiren diğer cihazlar.
Standart yapılandırması, 15 saniyelik bir çalışma süresi ile 16 Nm çıkış tork sağlarken, listelenen maksimum tork 24 Nm'dir.Seçmeli yapılandırmalar arasında 9 Nm'de 7 saniye ve 25 Nm'de 30 saniye bulunur., çalışma hızının, valf tork gereksinimine uygun hale getirilmesini sağlar.
Etkinleştirici, IP67 bir kabına ve -25 °C'den +55 °C'ye kadar belirtilen ortam sıcaklık aralığına sahiptir. Tipik uygulamalar arasında su arıtma, HVAC, bina otomasyonu, yangın su sistemleri,Endüstriyel ekipman ve küçük otomatik borulama sistemleri.
ISO 5211 F03, F04 ve F05 doğrudan montajlı arayüzler 9*9 mm veya 11*11 mm tahrik kareli mevcuttur.Sadece nominal valf çapına göre aktüatörü seçmek yerine, sipariş vermeden önce sap boyutlarını ve gerçek çalışma torkunu kontrol etmek gerekir..
Güç kaynağına ve kontrol devresine bağlı olarak, DCL-02 açık-kapalı çalışma, ara konum kontrolü veya modüle etme kontrolü sağlayabilir.AC110V ve AC220V, aktüatörü kompakt ekipmanlar ve düşük voltajlı valf otomasyon sistemleri için uygun hale getirir.
Spesifikasyon
| Performans parametreleri | |||||
| Türü | DCL-02 | ||||
| Güç | DC24V | AC24V | AC110V | AC220V | DC12V |
| Motor Gücü | 8W | 6W | 6W | 6W | 8W |
| Rütbeli Akım | 0.7A | 1.3A | 0.3A | 0.15A | 1.6A |
| Standart Zaman/Tork | 15S/18Nm | ||||
| İsteğe bağlı zaman/dönen | 7S/9Nm 60S/18Nm | ||||
| Dönüş açısı veya dönümleri | 0 ¢ 900 | ||||
| Kullanılabilir kontrol devresi | G tipi | A,B türü | A, B, E tipi, | ||
| Toplam Ağırlık | 1.2kg | ||||
| İzolasyon Direnci | 100MΩ/250VDC | 100MΩ/500VDC | |||
| Voltaj sınıfına dayanır | 500VAC 1 dakika | 1500VAC 1 dakika | |||
| Koruma sınıfı | IP67 | ||||
| Kurulum açısı | 3600Herhangi bir açıdan | ||||
| Elektrikli arayüz | Bağlantı için 7 çekirdekli kablo | ||||
| Çevre sıcaklığı | -25°C+55°C | ||||
| Sigorta | 2A | 3A | 1A | 1A | |
Özellikleri
- Çeyreği dönüş işlemi
- Valf pozisyonunu onaylamak için iki yardımcı sınır anahtarı
- Sert yüksek basınçlı alüminyum kabın, hava durumuna karşı IP67 ve NEMA 4X
- Yüksek başlangıç tork ve küçük inersi kuvveti olan havalandırılmayan motor
- Tüm metal kendi kendine kilitlenen vites treni, güç kaybı bir kez son bilinen konumda kalır
- Valf pozisyon göstergesi/düz gösterge veya konveks gösterge kullanılabilir
- El kontrolü
- Standart ISO5211 Doğrudan kurulum
- UL 429 ve CSA C22'ye göre CSA sertifikalı.2, CE işareti
