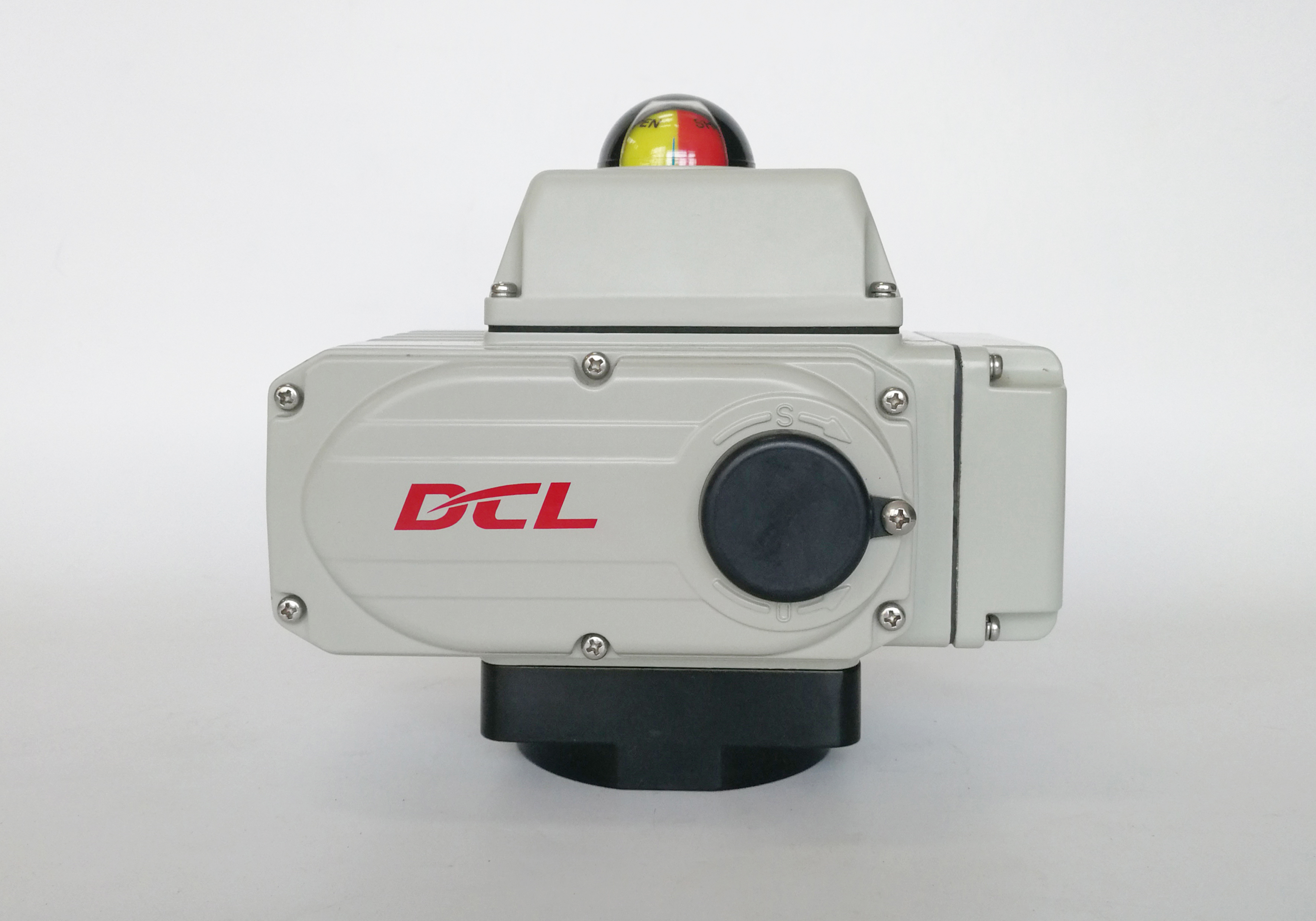

CSA 30S 100Nm 1/4 turda çalışma, mekanik limitli kompakt aktüatör
Ürün ayrıntıları
| Güç kaynağı | 24VAC/110VAV/220VAC/380VAC/24VDC | Kurulum açısı | 360° |
|---|---|---|---|
| Standart zaman/tork | 15s ila 75s/18nm ila 2500nm/160in.lbs ila 22125in.lbs | Toplam Ağırlık | 1.2kg ila 20kg |
| Motor Gücü | 6W ila 140W | Ortam sıcaklığı | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Koruma Sınıfı | IP67 NEMA4/4X |
Ürün Açıklaması
Havalandırmasız tersinir indüksiyon tipi motorlu kompakt aktüatör
Özellikler
- Mekanik limitlerle 1/4 tur çalışma
- Akışı ayarlamak veya kesmek için küresel ve kelebek vanaları otomatikleştirin
- Tam bronz alaşımlı sonsuz dişli sektörü dişlisi çok dayanıklıdır ve yüksek kuvvet sürtünmesine karşı dirençlidir
- Tam nominal yükte 80% çalışma oranına sahip 10.000'den fazla tam açık ve kapalı yaşam döngüsü
- Hava koşullarına dayanıklı IP67/tip 4X alüminyum alaşımlı gövde ile sınırlı alan için kompakt boyut
- Korozyon korumalı sağlam alüminyum alaşımı, termal olarak bağlanmış polyester kaplamalı
- Kendinden kilitlemeli sonsuz dişli ile tamamen metal dişli treni
- Görsel vana pozisyon göstergesi
- Vana pozisyonunu doğrulamak için iki elektrikli limit anahtarı, ek fren gerektirmez
- Allen anahtarı manuel geçersiz kılma
- CSA listeli/UL uyumlu/CE işaretli/RoHS 3.0 testli
- Güncelleme: DC12V güç kaynağı modelleri DCL-02, DCL-05, DCL-10 ve DCL-20 CSA sertifikası almıştır.
- Güncelleme: DC24V güç kaynağı modelleri DCL-100/200/300 CSA sertifikası almıştır.
Açıklama
DCL kompakt elektrikli aktüatörler, modern bina otomasyonu ve HVAC sistemlerine güvenilir entegrasyon için tasarlanmıştır. Genellikle kelebek vanalarla eşleştirilen bu aktüatörler, iç ortam sıcaklığı, hava hacmi, su akışı ve hidronik sistem dengesi üzerinde hassas kontrol sağlar.
Yüksek Frekanslı Modülasyon ve Uzun Hizmet Ömrü
Sık ve hassas vana konumlandırma gerektiren uygulamalar için DCL aktüatörleri, %70'e varan çalışma döngüsüne sahip ağır hizmet tipi motorlar kullanır. Bu, uzun çalışma süreleri boyunca kararlı performansı korurken sık modülasyon ve tekrarlanan konumlandırmaya olanak tanır. Dayanıklı mekanik ve elektriksel tasarımı, bakım gereksinimlerini azaltmaya yardımcı olur ve aktüatörün hizmet ömrü boyunca daha düşük bir toplam sahip olma maliyetini destekler.
İç ve Dış Uygulamalar İçin Güvenilir Çalışma
Zorlu HVAC ortamları için tasarlanan DCL kompakt elektrikli aktüatörler, hem iç hem de dış mekan kurulumları için uygundur. İç nem birikimini önlemeye ve yoğuşma ile ilgili korozyon riskini azaltmaya yardımcı olmak için isteğe bağlı bir yoğuşma önleyici ısıtıcı entegre edilebilir.
Uluslararası Güvenlik Standartlarına Uygunluk
DCL HVAC elektrikli aktüatörleri, geçerli UL ve CSA gereksinimlerine göre test edilmiştir ve CSA sertifikası kapsamındadır. Ayrıca CE ve RoHS gereksinimlerine uygunluk için SGS tarafından bağımsız olarak doğrulanmıştır, bu da uluslararası bina otomasyonu ve HVAC projelerinde kullanıma destek verir.
Şartname
| Aktüatör Tipi | Standart Süre/Tork | Opsiyonel Süre/Tork | Dönüş Açısı (Maks. aralık) | Toplam Ağırlık | Güç Kaynağı | Seçilen Kontrol Devresi |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Ayarlanabilir | 1.2Kg | DC12V/DC24V/AC24V AV110V/AC220V | A/B/E/G Tipleri |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Ayarlanabilir | 2.5Kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H Tipleri |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Ayarlanabilir | 4.5Kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H Tipleri |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Ayarlanabilir | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H Tipleri |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Ayarlanabilir | 19Kg |
DC24V/AC110V/ AC220V/AC380V |
A/B/C/D/E/F/H Tipleri |
| DCL-200 | 90S/2000Nm | 19.5Kg | ||||
| DCL-300 | 110S/3000Nm | 20Kg | ||||
| Ayarlama Tipi (Tip E) Performans Parametreleri Listesi | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Ayarlanabilir | 4.5Kg | DC24V±10% | Tip GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
