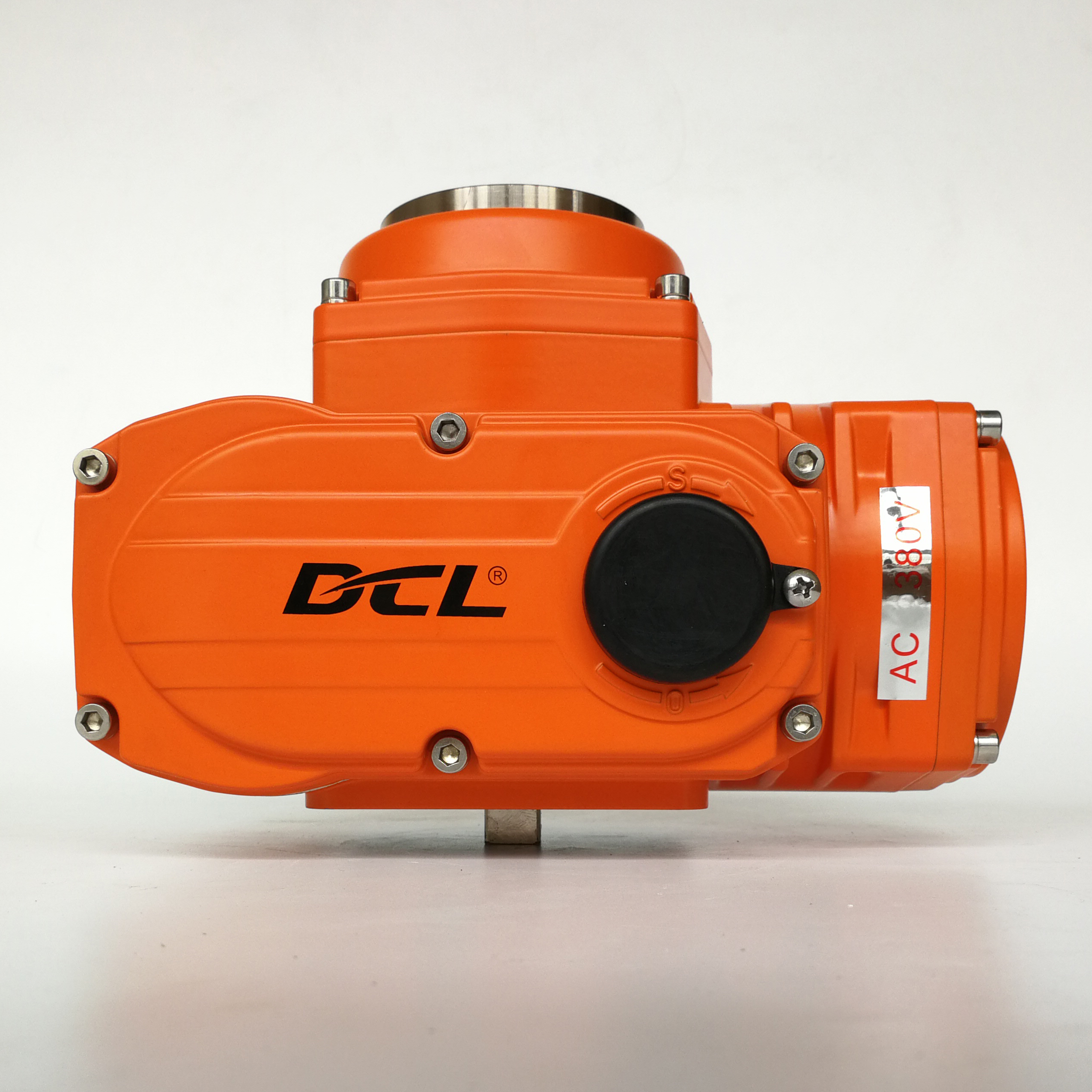

ExdIIC T4 sınıfı Patlama Güvenli Dört Dönümlü Elektrik Valf Etkinleştiricisi
Ürün ayrıntıları
| Standart tork | 100nm ila 600nm | Standart zaman | 30s ila 45s |
|---|---|---|---|
| Toplam Ağırlık | 5kg ila 10kg | Güç Kaynağı | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Motor Gücü | 15W ila 90W | Ortam Sıcaklığı | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Kurulum açısı | 360° | Koruma Sınıfı | IP68 NEMA4X/7 |
Ürün Açıklaması
Bölge 1 / Bölüm 1 için ExdⅡC T4 sınıfı patlamaya dayanıklı elektrikli kompakt aktüatör
Özellikler
- Mekanik limitlerle çeyrek dönüşlü çalışma
- Her gövde kapağının silindir durdurma tipi bağlantı yüzeyleri, alev geçirmez aralık ve uzunluk UL ve CSA standardına uygun
- Bölge sistemi için patlamaya dayanıklı sınıf ExdIICT4 ve Bölüm sistemi için Grup C, D T4
- Toz kaplamalı sağlam IP68/NEMA 4X alüminyum alaşımlı muhafaza
- Valf konumu göstergesi için 10 mm yüksek mukavemetli cam lens, hem düşük sıcaklıkta (-22F) hem de yüksek sıcaklıkta (140F) güçlü sertliği korur.
- Aktüatörün yüksek patlama basıncına (>2,2 MPa) karşı direncini sağlamak için sert döküm alüminyum alaşımlı muhafaza.
- Yangın tedavisine sahip havalandırmasız motor.
- Termal aşırı yük korumalı ağır hizmet motoru
- Görev oranı %70'tir, S2 15 dakikadan daha kısa sürekli çalışma ile kısa süreli çalışma ve 1200 kez/saat ile S4 aralıklı tip çalışmadır.
- ISO5211 çoklu flanş montajı.
- Aşırı tork koruması mevcuttur
- Yoğuşma önleyici ısıtıcı isteğe bağlıdır
- Allen anahtarı veya el çarkı ile manuel geçersiz kılma
- UL standardı/ATEX işaretli uyarınca CSA sertifikası devam ediyor
Tanım
Aktüatör, patlayıcı gaz ortamlarının (kömür ocakları/yer altı madenleri hariç) %90'ından fazlasına uygun, çok yönlü kullanım için tasarlanmıştır. Hem motorlar hem de elektronik bileşenler sertifikalı aleve dayanıklı koruma özelliğine sahiptir. Hava geçirmez, aleve dayanıklı bir bağlantıyı garanti etmek için, tüm eşleşen yüzeylerin işleme hassasiyeti, tedarik zinciri boyunca sıkı bir şekilde kontrol edilir ve titizlikle denetlenir; böylece iç kıvılcımların güvenli bir şekilde kontrol altına alınması sağlanır. Ek olarak alüminyum mahfaza, yüksek tonajlı, ağır hizmet tipi döküm yoluyla üretildiğinden, standart elektrikli aktüatörlere göre önemli ölçüde daha yüksek patlama basınçlarına dayanabilen daha yoğun bir malzeme yapısı elde edilir.
Muhafazalar arasındaki tüm eşleşen yüzeyler, ATEX ve UL standartlarına sıkı sıkıya uygundur ve patlamaya karşı dayanıklılık derecesini garanti etmek için montaj öncesinde hassas işleme ve sıkı testlere tabi tutulur. Sorunsuz entegrasyon için aktüatörde ISO 5211 uyumlu çok flanşlı montaj ve çift kare sürücü bulunur ve bu sayede sahada kolay kurulum sağlanır.
Şartname
| Tip | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Güç | AC110V/AC220V | ||||
| Çıkış Torku | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Oyunculuk Süresi | 20S | 30S | 30S | 30S | 45S |
| Dönüş Açısı | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motor Gücü | 10W | 25W | 40W | 90W | 90W |
| Nominal Akım | 0,24/0,15A | 0,57/0,30A | 0,63/0,35A | 1.12/0.64A | 1.18/0.67A |
| Toplam Ağırlık | 3,0 kg | 5.0kg | 5,5 kg | 9,5 kg | 10.0kg |
| Giriş Sinyali | 4-20mADC,1-5VDC,2-10VDC | ||||
| Çıkış Sinyali | 4-20mADC | ||||
| Temel Hata | ±%1'den fazla değil | ||||
| Pistonlu Hata | %1'den fazla değil | ||||
| Ölü Uzay | %0,5-%5,0 ayarlanabilir | ||||
| Sönümleme Özelliği | 0 kez | ||||
| Aktüatörde Tekrarlanan Hata | ≤%1 | ||||
| Yalıtım Direnci | 100MΩ/500VDC | ||||
| Dayanım Gerilimi Sınıfı | 1500VAC 1 dakika | ||||
| Koruma Sınıfı | IP67 | ||||
| Patlamaya dayanıklı sınıf | Exd II BT4Gb | ||||
| Kurulum Açısı | Herhangi bir açıda 360° | ||||
| Elektrik Arayüzü | 2-M20*1.5 patlamaya dayanıklı fiş, müşteriler seçilen kabloya göre kullanırken ilgili patlamaya dayanıklı kablo konnektörünü takmalıdır. | ||||
| Ortam Sıcaklığı | -20°C~+60°C | ||||
| İsteğe Bağlı İşlev | Aşırı tork koruyucusu/Nem Alma Isıtıcısı/Pasif kontak anahtarı | ||||
| Açıklama | Gereken diğer herhangi bir giriş veya çıkış sinyali, lütfen satın alma siparişinde belirtin. | ||||
