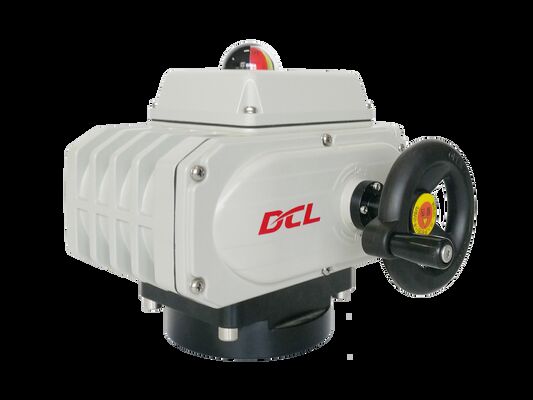

CSA ISO5211 AC220V 200Nm Kendi Kendini Kalibre Eden Akıllı Elektrikli Aktüatör

  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
Menşe yeri VUHAN, ÇİN
Marka adı DCL
Sertifika CE/ROHS/CSA/IP67
Model numarası DCL E Modeli
Min sipariş miktarı 1 adet
Ambalaj bilgileri Karton/Palet
Teslim süresi 7 iş günü
Ödeme koşulları D/P,T/T,Western Union,MoneyGram
Yetenek temini 5000 adet/ay
Ürün ayrıntıları
Güç kaynağı 24VAC/110VAV/220VAC/380VAC Motor gücü 6W ila 140W
Standart tork 50nm ila 2500nm/442in.lbs ila 22125in.lbs Standart zaman 20s - 75s
Giriş sinyali 4-20Madc/1-5VDC/2-10VDC Çıkış Sinyali 4-20Madc
Koruma Sınıfı IP67 NEMA4/4X Toplam Ağırlık 1.2kg ila 20kg
Ortam sıcaklığı -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Kurulum açısı 360°
Vurgulamak

CSA ISO5211 elektrikli aktüatör

,

kendi kendini kalibre eden akıllı aktüatör

,

AC220V 200Nm aktüatör
Mesaj bırakın
Ürün Açıklaması

Konumlandırma modülü ile kendi kendine kalibre olan akıllı elektrikli aktüatör / tekrarlama hatası ≤ 1%

Özellikler

  • Mekanik limitli çeyrek tur
  • Çok küçük boyutlu ve güzel görünümlü benzersiz entegre motor/kontrol paketi/gövde tasarımı
  • Akıllı tam saksı kontrollü tork test fonksiyonu ile aşırı tork koruması
  • Kontrol paketi için yüksek performanslı EMC, EFT, ESD ve yüksek voltaj dalgalanma testli
  • Termal aşırı yük korumalı ağır hizmet tipi motor
  • Termal olarak bağlanmış polyester kaplamalı hava koşullarına dayanıklı alüminyum alaşımlı muhafaza
  • Vana pozisyon göstergesi/düz gösterge veya dışbükey gösterge mevcuttur
  • Vana pozisyonu için 4-20mA sinyal çıkışı
  • Kendi kendine kalibrasyon ve problem kendi kendine kontrol fonksiyonu
  • Standart ISO5211 çok flanşlı vana montajı
  • Anahtar veya el çarkı ile manuel geçersiz kılma
  • CSA Sertifikası UL ve CSA standardına göre/CE işaretli/RoHS 3.0 uyumlu

Şartname

Tip DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Güç AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Çıkış Torku 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Çalışma Süresi 20S 30S 30S 30S 45S 30S 90S 110S
Dönüş Açısı 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motor Gücü 10W 25W 40W 90W 90W 120W 140W 140W
Anma Akımı 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Toplam Ağırlık 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Giriş Sinyali 4-20mADC,1-5VDC,2-10VDC
Çıkış Sinyali 4-20mADC
Temel Hata ±1%'den fazla değil
Gidiş-Dönüş Hatası 1%'den fazla değil
Ölü Alan 0.5%-5.0% ayarlanabilir
Sönümleme Karakteristiği 0 kez
Aktüatördeki Tekrarlama Hatası ≤1%
İzolasyon Direnci AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Dayanım Gerilimi Sınıfı AC24V:500VAC 1 dakika AC110/220V:1500VAC 1 dakika
Koruma Sınıfı IP67
Montaj Açısı Herhangi bir açıda 360°
Elektrik Arayüzü İki adet G1/2 Su Geçirmez Kablo Bağlantısı, biri güç hattı, diğeri sinyal hattı için
Ortam Sıcaklığı -20℃~+55℃
Opsiyonel Fonksiyon Aşırı tork koruyucu/Nem alma ısıtıcısı/Pasif kontak anahtarı/Kubbeli gösterge/Kulp
Not İhtiyaç duyulan diğer giriş veya çıkış sinyalleri için lütfen siparişte belirtin.

Açıklama

DCL modüleli elektrikli aktüatör, motoru, kontrol modülünü ve gövdeyi tek bir ünitede birleştiren entegre bir tasarıma sahiptir.

Kontrolör için ek ayrı bir bölme gerektiren ve hantal ve kompakt olmayan bir görünümle sonuçlanan diğer birçok elektrikli aktüatörün aksine, DCL aktüatörü ultra kompakt çok fonksiyonlu bir kontrol modülü ile donatılmıştır. Boyutu, standart bir açma-kapama tipi terminal bloğunun boyutuyla karşılaştırılabilir, bu da kablolama bölmesi içine düzgün bir şekilde monte edilmesini sağlar.

Bu akıllı kontrol modülü, elektronik bileşenleri titreşim ve neme karşı korumak için tamamen saksılandı.

Aktüatör, EFT, ESD ve dalgalanma testleri dahil olmak üzere sıkı EMC testlerini başarıyla geçti ve UL ve CSA standartlarına uygun olarak CSA sertifikasına sahiptir.

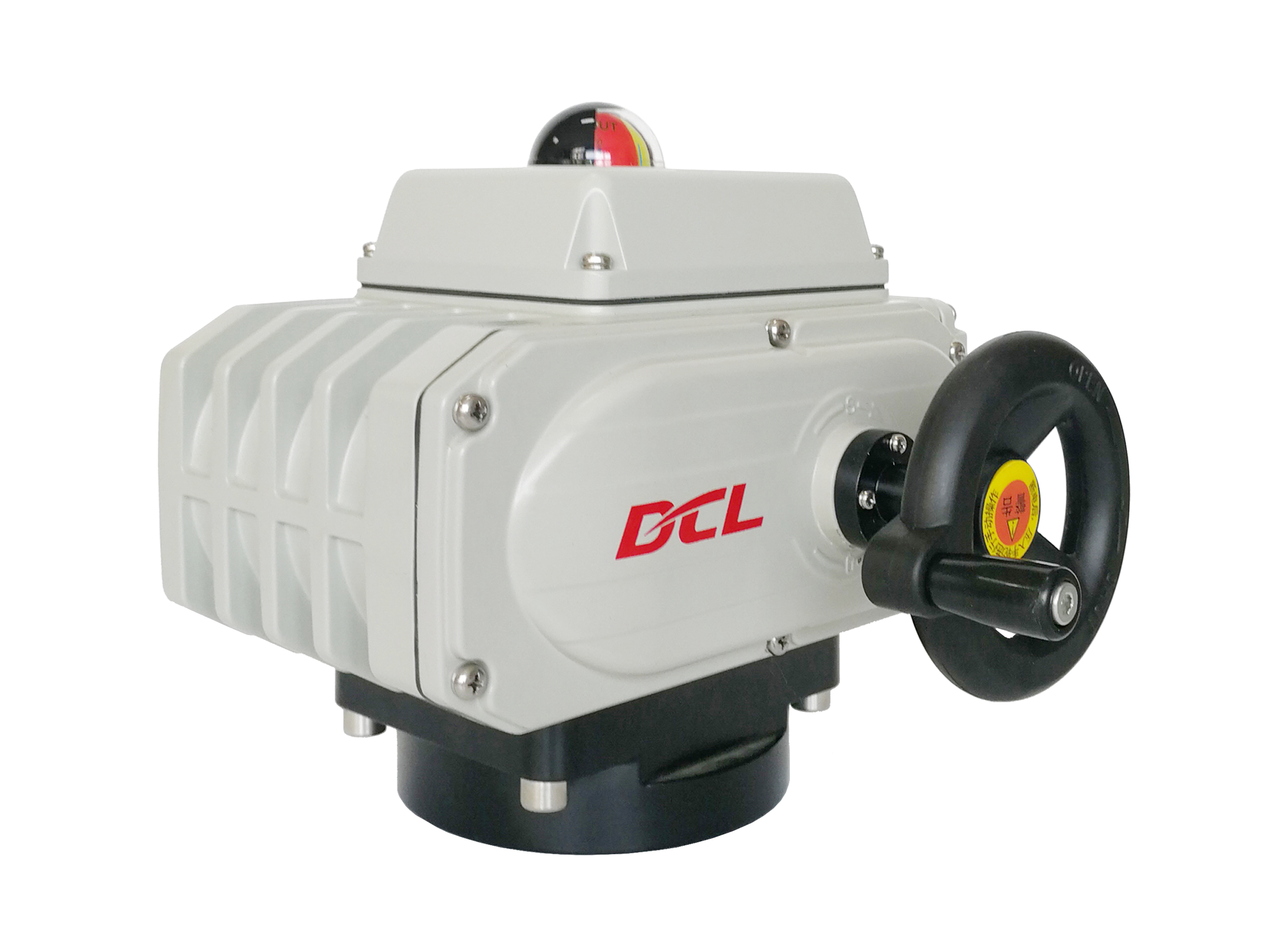

CSA ISO5211 AC220V 200Nm Kendi Kendini Kalibre Eden Akıllı Elektrikli Aktüatör 0

CSA ISO5211 AC220V 200Nm Kendi Kendini Kalibre Eden Akıllı Elektrikli Aktüatör 1
