CE/CSA Ultra Küçük Elektrikli AC24VDC Çeyrek Tur Aktüatör

  • CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
Menşe yeri VUHAN, ÇİN
Marka adı DCL
Sertifika CE/ROHS/CSA/IP67
Model numarası DCL-02G
Min sipariş miktarı Mercedes Benz E-Serisi
Ambalaj bilgileri Karton/Palet
Teslim süresi 7 iş günü
Ödeme koşulları D/P,T/T,Western Union,MoneyGram
Yetenek temini 5000 adet/ay
Ürün ayrıntıları
Standart zaman/tork 15s/18nm İsteğe bağlı zaman/tork 7s/9nm 60s/18nm
Toplam Ağırlık 1.2kg Güç kaynağı 24VDC / 12VDC isteğe bağlı
Motor gücü 8W Ortam Sıcaklığı -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Kurulum açısı 360° Koruma Sınıfı IP67 NEMA4/4X
Vurgulamak

Ultra küçük çeyrek dönüş aktüatörü

,

24V DC çeyrek tur aktüatör

,

CE CSA sertifikalı çeyrek tur aktüatör
Mesaj bırakın
Ürün Açıklaması
24VDC/12VDC alüminyum alaşımlı gövde ultra-küçük elektrikli Çeyrek Tur Aktüatör

DCL-02 boyut ve parametreler.pdf

Özellikler
  • Çeyrek tur standardı, 360°'den küçük dönüş açısı isteğe bağlı
  • Nadir toprak malzemeli kalıcı mıknatıslı fırçalı motor, mükemmel sağlamlık, çalışma sırasında çok düşük sıcaklık artışı
  • İç ve dış mekan kullanımı için IP67 dereceli su geçirmez muhafaza kapağı
  • Valf konumunu onaylamak için iki ek limit anahtarı
  • Güç kesildiğinde kendi kendini kilitleme
  • Yumuşak nitrürlü metal dişlilerle güçlü dişli treni
  • Kollu manuel çalıştırma
  • CE işaretli/RoHS 3 testli/CSA listeli
Açıklama

DCL-02G, 24VDC veya 12VDC güvenlik güç kaynağının gerekli olduğu yüksek güvenlikli endüstriyel ortamlarda yaygın olarak uygulanmaktadır. Düşük voltajlı tasarım, yüksek voltajlı elektrik çarpması riskini etkili bir şekilde ortadan kaldırarak sahadaki personel için maksimum güvenlik sağlar.

Aktüatör, geleneksel ferrit mıknatıs motorlarına kıyasla önemli ölçüde daha güçlü manyetik akı sağlayan nadir toprak kalıcı mıknatıs motoru ile donatılmıştır. Bu, daha kompakt bir yapıda daha yüksek tork çıkışı sağlayarak üstün güç yoğunluğu elde edilmesini sağlar.

Ek olarak, motor olağanüstü yük kararlılığı için tasarlanmıştır. Ağır yük altında hız düşüşü veya hafif yük altında aşırı hız yaşayan tipik DC motorların aksine, DCL-02G dalgalı yük koşullarında bile kararlı çalışma hızını korur. Bu, sorunsuz valf kontrolü, minimum titreşim etkisi ve çalışma sırasında dikkate değer derecede düşük sıcaklık artışı sağlar.

Sonuç, zorlu uygulamalarda güvenilir, verimli ve güvenli performanstır.

Performans Parametreleri
Performans Parametreleri
Tip DCL-02 DCL-MZZ(Çoklu turlar)
Güç DC24V AC24V AC110V AC220V DC24V
Motor Gücü 8W 6W 6W 6W 20W
Anma Akımı 0.7A 1.3A 0.3A 0.15A 1.1A
Standart Süre/Tork 15S/18Nm 18Nm
İsteğe Bağlı Süre/Tork 7S/9Nm 60S/18Nm 　
Dönüş Açısı veya turlar 0～900 3 devir/dakika
Mevcut Kontrol Devresi Tip G A,B Tipi A,B ,E Tipi 　
Toplam Ağırlık 1.2kg
İzolasyon Direnci 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Dayanım Gerilimi Sınıfı 500VAC 1 dakika 1500VAC 1 dakika 500VAC 1 dakika
Koruma Sınıfı IP67
Montaj Açısı 3600herhangi bir açıda
Elektrik Arayüzü Bağlantı için 7 çekirdekli kablo
Ortam Sıcaklığı -25～+55℃
Sigorta 2A 3A 1A 1A 2A

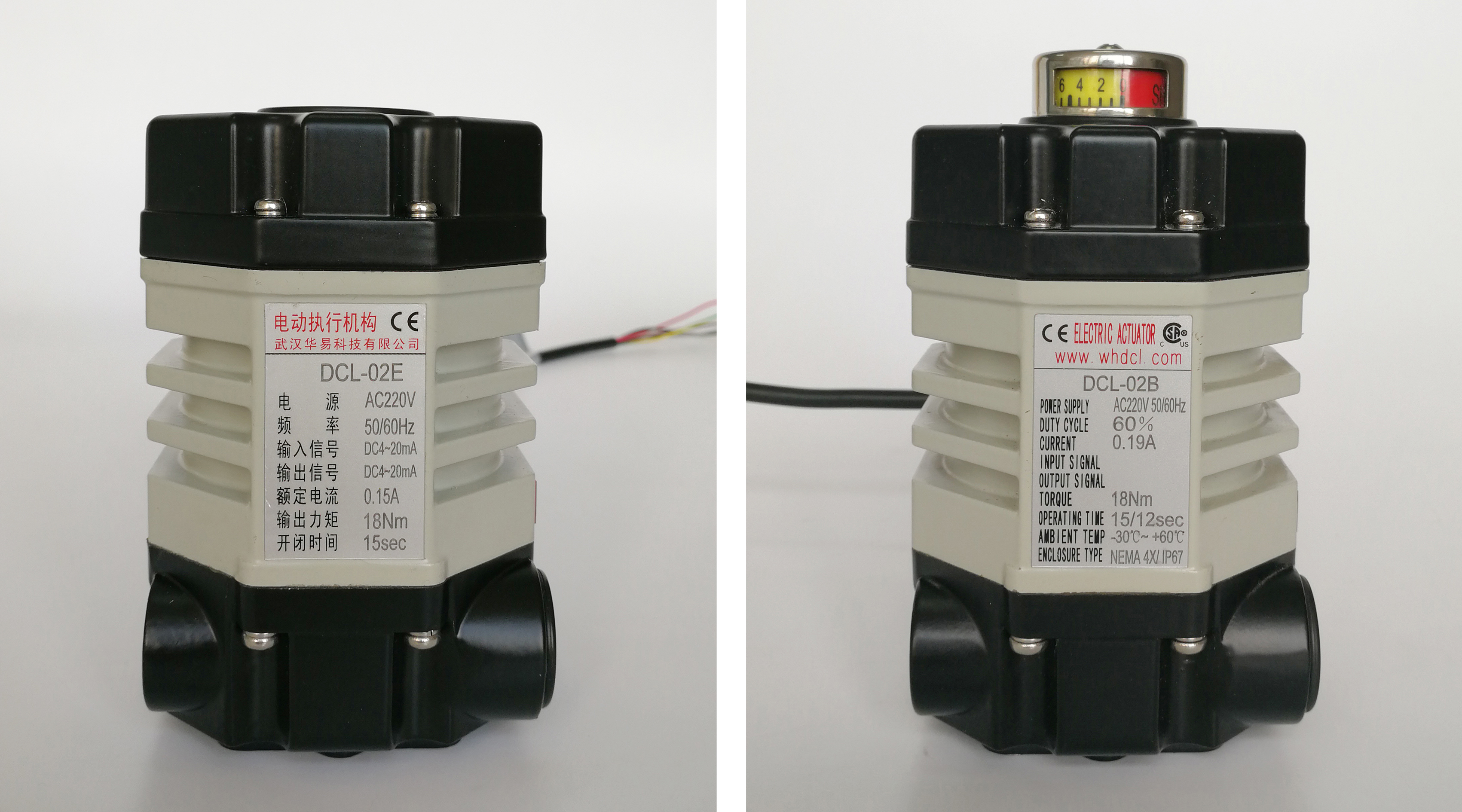

CE/CSA Ultra Küçük Elektrikli AC24VDC Çeyrek Tur Aktüatör 0
