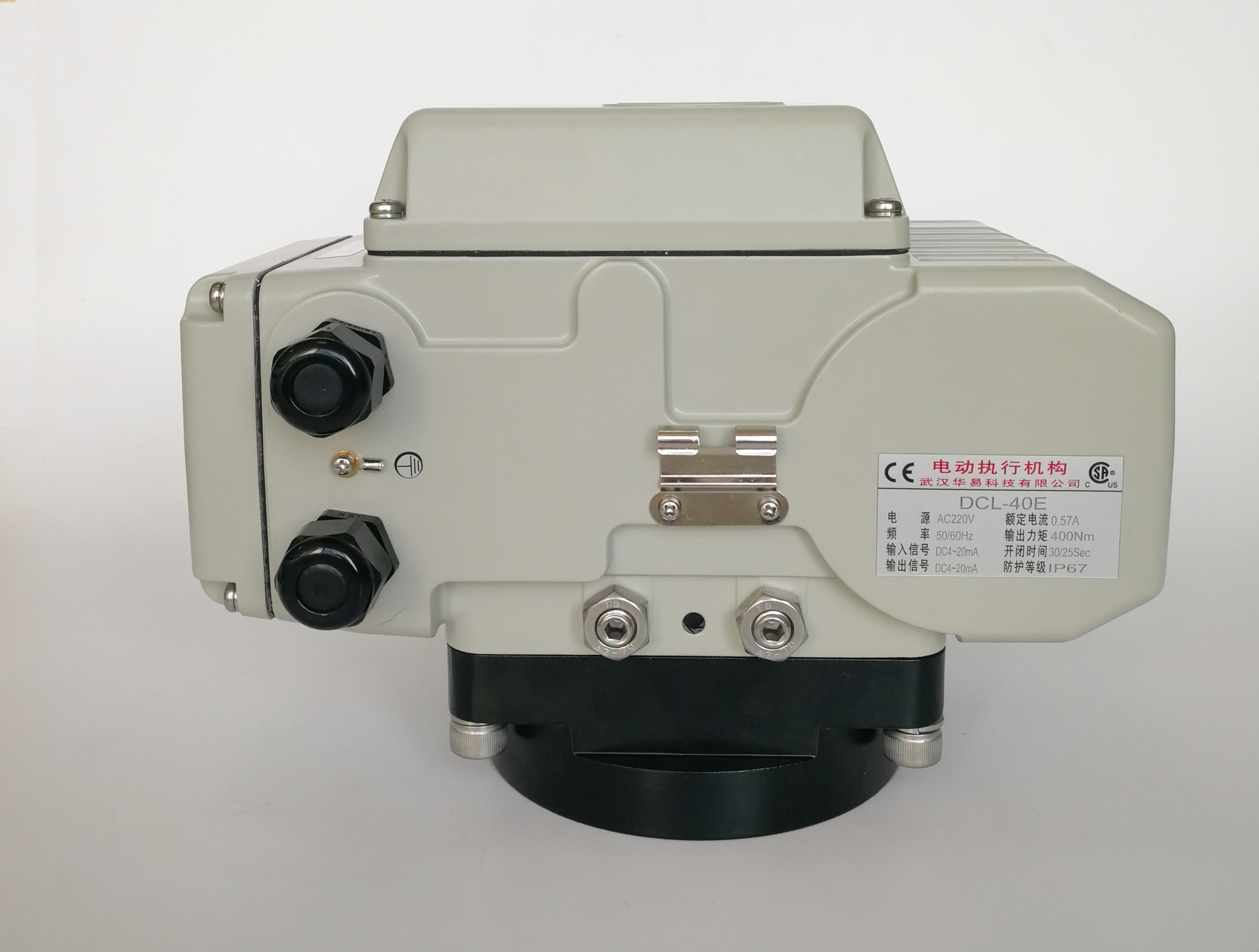

Elektrikli Konumlandırmalı 400Nm 30S Çeyrek Tur Aktüatör

  • Electric Positioning 400Nm 30S Quarter Turn Actuator
Menşe yeri VUHAN, ÇİN
Marka adı DCL
Sertifika CE/ROHS/CSA/IP67
Model numarası DCL E Modeli
Min sipariş miktarı Mercedes Benz E-Serisi
Ambalaj bilgileri Karton/Palet
Teslim süresi 7 iş günü
Ödeme koşulları D/P,T/T,Western Union,MoneyGram
Yetenek temini 5000PCS / Ay
Ürün ayrıntıları
Ürün adı Çeyrek dönüş elektrik aktüatörü Motor gücü 6W ila 140W
Koruma Sınıfı IP67 NEMA4/4X Özellik korozyona dayanıklı aktüatör
İle elektrik konumlandırma sistemi Toplam Ağırlık 1.2kg ila 20kg
Ortam Sıcaklığı -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Renk Gri/siyah veya özelleştirilmiş
Vurgulamak

400Nm elektrikli çeyrek tur aktüatör

,

Akıllı elektrikli konumlandırmalı aktüatör

,

Garantili 30S çeyrek tur aktüatör
Mesaj bırakın
Ürün Açıklaması

DCL-05E~250E parametreleri.pdf

Elektrikli konumlandırma sistemli, korozyona dayanıklı çeyrek dönüşlü elektrikli aktüatör

Şartname

Tip DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Güç AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Çıkış Torku 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Oyunculuk Süresi 20S 30S 30S 30S 45S 30S 90'lar 110S
Dönüş Açısı 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motor Gücü 10W 25W 40W 90W 90W 120W 140W 140W
Nominal Akım 1,50/0,24/ 0,16A 2,12/0,57/ 0,35A 3,65/0,65/0,37A 6,80/1,12/ 0,57A 6,80/1,18/ 0,60A 1,93/0,94A 1,75/0,96A 1,75/0,98A
Toplam Ağırlık 2,5 kg 4,5 kg 9 kg 9,5 kg 10 kg 19 kg 19,5 kg 20 kg
Giriş Sinyali 4-20mADC,1-5VDC,2-10VDC
Çıkış Sinyali 4-20mADC
Temel Hata ±%1'den fazla değil
Pistonlu Hata %1'den fazla değil
Ölü Uzay %0,5-%5,0 ayarlanabilir
Sönümleme Özelliği 0 kez
Aktüatörde Tekrarlanan Hata ≤%1
Yalıtım Direnci AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Dayanım Gerilimi Sınıfı AC24V:500VAC 1 dakika AC110/220V:1500VAC 1 dakika
Koruma Sınıfı IP67
Kurulum Açısı Herhangi bir açıda 360°
Elektrik Arayüzü İki adet G1/2 Suya Dayanıklı Kablo Konektörü, biri güç hattı için, diğeri sinyal hattı için
Ortam Sıcaklığı -20°C~+55°C
İsteğe Bağlı İşlev Aşırı tork koruyucusu/Nem Alma Isıtıcısı/Pasif kontak anahtarı/Kubbe göstergesi/Kol
Açıklama Gereken diğer herhangi bir giriş veya çıkış sinyali, lütfen satın alma siparişinde belirtin.

Özellikler

  • Çok küçük boyutlu ve güzel görünüme sahip benzersiz entegre motor/kontrol paketi/muhafaza tasarımı
  • 1000 saat tuz spreyi ve C3 düzeyinde korozyon direnci
  • Valf konum göstergesi/düz gösterge veya dışbükey gösterge mevcuttur
  • Giriş kontrol sinyaliyle orantılı çeyrek dönüş, mekanik limitler
  • Akıllı tam donanımlı kontrolörün tork testi fonksiyonuyla aşırı tork koruması
  • Termal aşırı yük korumalı ağır hizmet motoru
  • Kendiliğinden kilitlenen sonsuz dişliye sahip tüm metal dişliler
  • Standart olarak sürekli çıkış konumu izleme sinyaliyle otomatik kalibrasyon
  • Tek bir akıllı kontrol paketinde değiştirilebilir çoklu giriş sinyali
  • Titreşime ve neme karşı tamamen muhafaza edilmiş reçine plastik ambalajlı kontrol ünitesi direnci
  • Standart ISO5211 çok flanşlı vana montajı
  • İngiliz anahtarı veya el çarkı ile manuel geçersiz kılma
  • CSA listeli/UL uyumlu/CE işaretli/RoHS 3.0 test edildi

Tanım

DCL modülasyonlu elektrikli aktüatörler, farklı uygulama gereksinimlerini karşılamak için birden fazla giriş sinyali seçeneğini destekleyen kompakt bir akıllı kontrol cihazıyla donatılmıştır.

Standart giriş sinyalleri şunları içerir:4–20 mAVe2–10Viçin özel konfigürasyonlar mevcuttur4–20 mAVe1–5V.

Çift sinyal standartlarının mevcut olduğu veya sistem yükseltmelerinin gerekli olduğu endüstrilerde DCL akıllı modülasyonlu aktüatörler, mevcut kontrol sisteminde değişiklik yapılmadan doğrudan değiştirilebilir, böylece kusursuz entegrasyon ve maliyet verimliliği sağlanır.

Tüm aktüatörler, UL ve CSA standartlarına uygun olarak CSA tarafından titizlikle test edilmiş ve sertifikalandırılmıştır.

kadar yeteneklidirlerSaatte 1.200 başlatmave daha fazlası200.000 toplam çalışma döngüsünominal tork koşulları altında hizmet ömrü boyunca.

Elektrikli Konumlandırmalı 400Nm 30S Çeyrek Tur Aktüatör 0

Elektrikli Konumlandırmalı 400Nm 30S Çeyrek Tur Aktüatör 1
