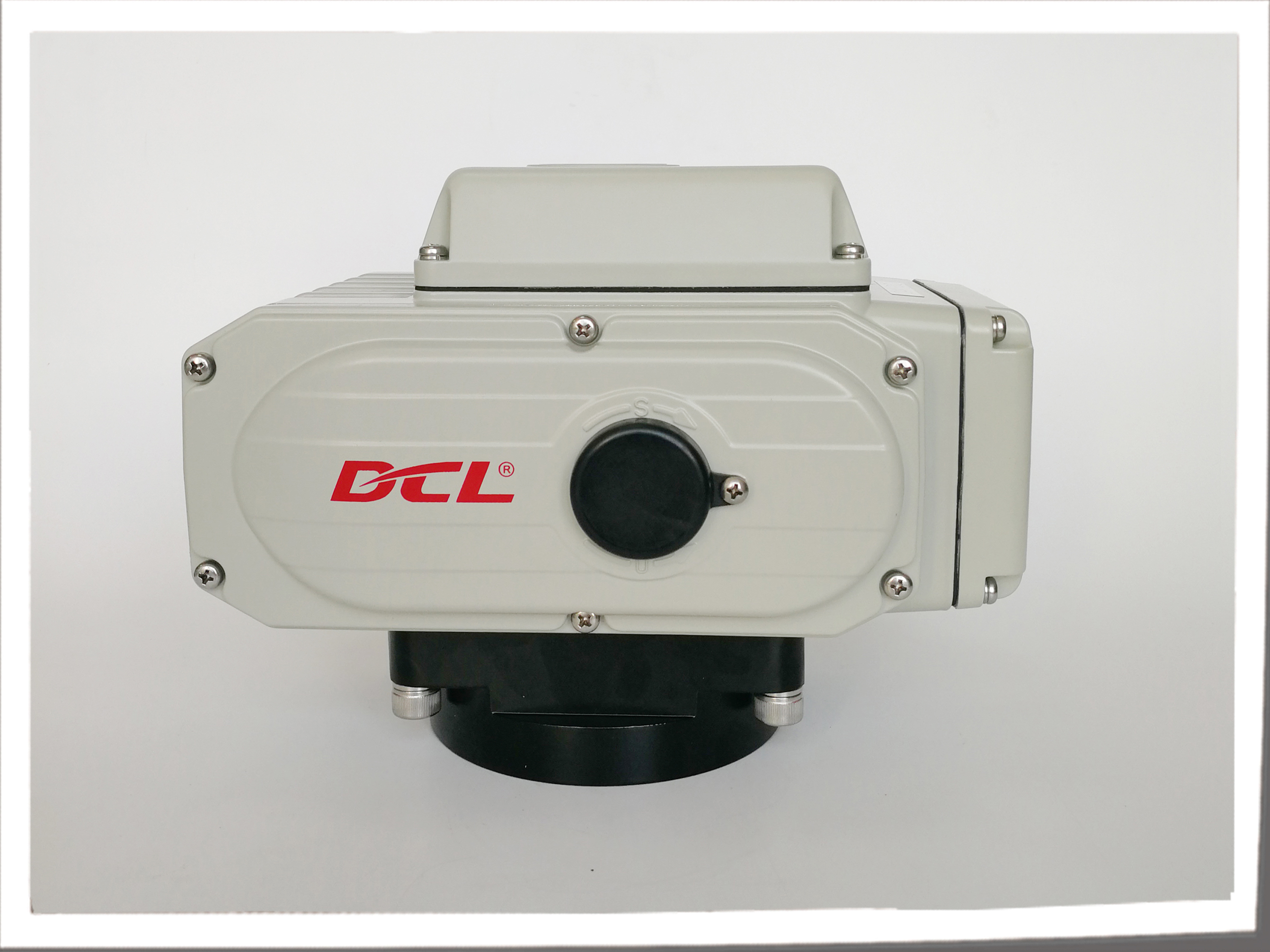

Çeyrek Tur 4-20mADC Kesintili Motorlu Vana Aktüatörü

  • Quarter Turn 4-20mADC Intermittent Motorized Valve Actuator
Menşe yeri VUHAN, ÇİN
Marka adı DCL
Sertifika CE/ROHS/CSA/IP67
Model numarası DCL E Modeli
Min sipariş miktarı Mercedes Benz E-Serisi
Ambalaj bilgileri Karton/Palet
Teslim süresi 7 iş günü
Ödeme koşulları D/P,T/T,Western Union,MoneyGram
Yetenek temini 5000 adet/ay
Ürün ayrıntıları
Standart zaman/tork 20s ila 75s/50nm ila 2500nm/442in.lbs ila 22125in.lbs Kurulum açısı 360°
Giriş sinyali 4-20Madc/1-5VDC/2-10VDC Çıkış Sinyali 4-20Madc
Güç kaynağı 24VAC/110VAV/220VAC Toplam Ağırlık 2.5kg ila 20kg
Motor gücü 10W ila 140W Ortam Sıcaklığı -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Koruma Sınıfı IP67 NEMA4/4X
Vurgulamak

4-20mA motorlu vana aktüatörü

,

Garanti ile çeyrek dönümlük aktüatör

,

kesintili çalışma vana aktüatörü
Mesaj bırakın
Ürün Açıklaması
S4 aralıklı görev oranı çeyrek dönümlü aktüatör 1200 kez/saat çalışması ile

DCL-05E~250E parametreleri.pdf

Açıklama

DCL modüle edici aktüatörler: Yüksek görev doğruluğu için tasarlanmıştır

DCL modüle edici elektrikli aktüatörlerS4 aralıklı periyodik görevYüksek hassasiyetli ortamlarda.Kimyasal işleme ve gıda ve içecekler, akış kontrolü sürekli ayarlama gerektirdiğinde, aktüatörün başlangıç frekansı olağanüstü derecede yüksektir.

Sık sık başlatıldığında hızlı bir ısı birikimine ve termal kapanmaya neden olan standart tasarımların aksine, DCL aktüatörleri özelliğiÖzel yüksek torklu motorlarSıcaklık verimliliği için optimize edilmiş. Başlangıç akımının etkisini en aza indirerek aşırı ısınma koruyucularını tetiklemeden veya kabuk sıcaklığını tehlikeye atmadan istikrarlı çalışmayı sağlıyoruz.Aktif makinelerimiz endüstride önde gelen1Saatte 200 başlangıç, en zorlu kontrol döngüleri için gerekli güvenilirliği sağlar.CSA tarafından onaylanmıştır.UL ve CSA standartlarını karşılamak için.

Türü DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Güç AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Çıktı Döner 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Oyunculuk Zamanı 20S 30S 30S 30S 45S 30S 48S 75S
Dönüş açısı 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motor Gücü 10W 25W 40W 90W 90W 120W 140W 140W
Rütbeli Akım 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Toplam Ağırlık 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20 kg
Giriş sinyali 4-20mADC,1-5VDC,2-10VDC
Çıkış Singal 4-20mADC
Temel Hata %1 ±'dan fazla değil
Karşılıklı Hata % 1'den fazla değil
Ölü Uzay 0%5 - %5 ayarlanabilir
Sakinleştirme Özelliği 0 kez
Etkinleştiricide Tekrarlanan Hata % ≤ 1
İzolasyon Direnci AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Voltaj sınıfına dayanır AC24V:500VAC 1 dakikalık AC110/220V:1500VAC 1 dakikalık
Koruma sınıfı IP67
Kurulum açısı Herhangi bir açıdan 360°
Elektrikli arayüz İki G1/2 Wate-proof Kablo Bağlantısı, biri güç hattı için ve biri sinyal hattı için
Çevre sıcaklığı -20°C~+55°C
İsteğe bağlı fonksiyon Aşırı tork koruyucusu / Nemlendirici ısıtıcı / Pasif bağlantı anahtarı / Kubbe göstergesi / Kumanda
Not: Gerekli diğer giriş veya çıkış sinyali, lütfen satın alma siparişinde belirtilsin.
Özellikleri
  • 4-20mA/1-5V/2-10V giriş sinyali ile kontrol edilen modülasyon ile çeyrek dönüş çalışması
  • Etkinleştirici çıkış sürücü pozisyonu giriş sinyali oranındadır
  • Akıllı full potted kontrol paketi entegre tasarım ile aktüatör içinde yer almaktadır
  • Saatte 1200 kereye kadar başlangıç sıklığı ve tam nominal yükle 200.000'den fazla kez başlangıç testi
  • IP 67 ve Tip 4X NBR mühürlenmesi ile sert dökümlü alüminyum alaşımı koruması
  • Valf pozisyonu için çıkış 4-20mA sinyali
  • El kontrolü
  • UL 429'a göre CSA sertifikalı ve CSA C22.2/CE işaretlenmiş
