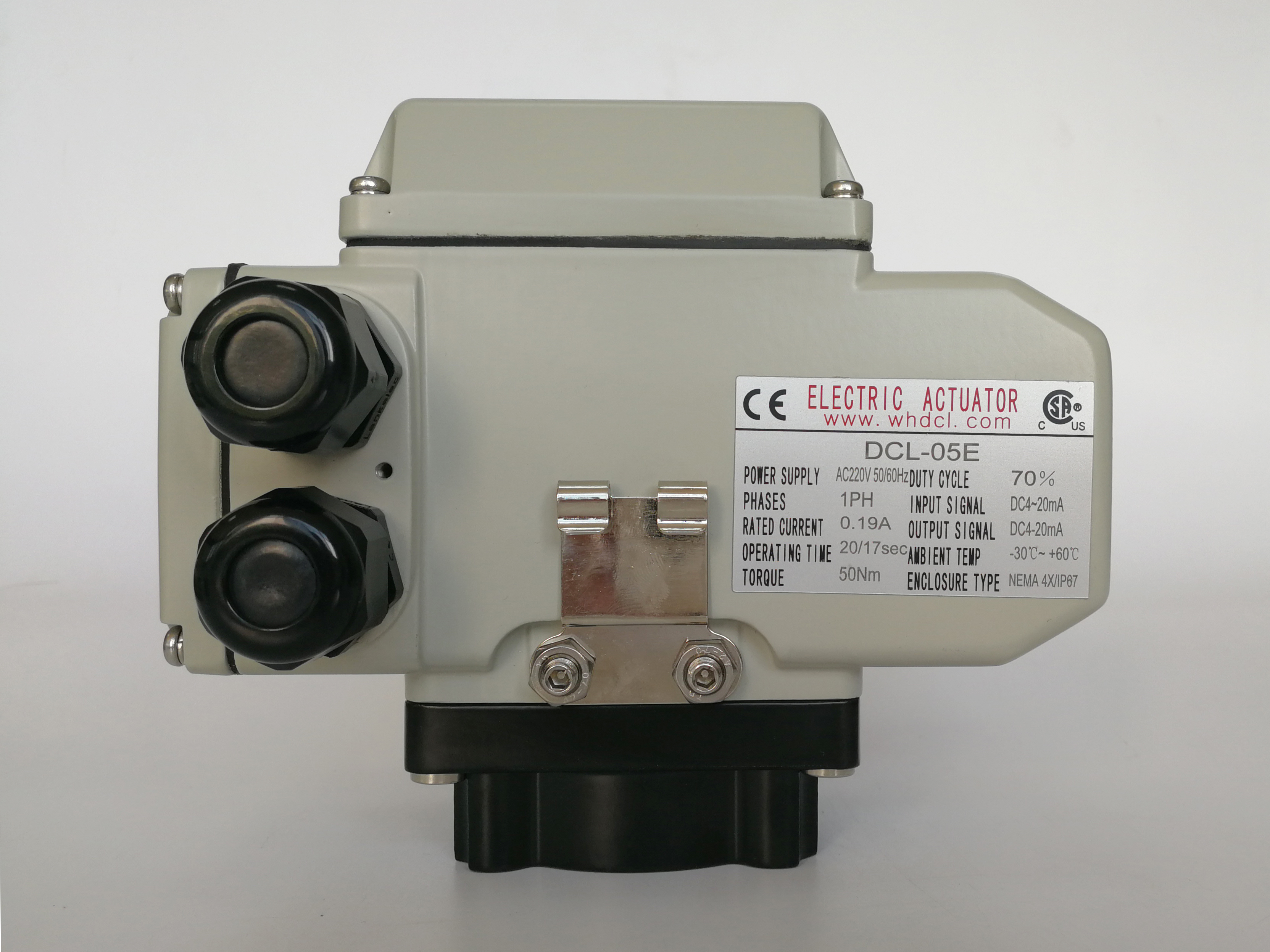

Modüle edici 20S 50Nm 90° CSA AC24V Çeyreği Dönümlü Elektrik Aktüatör
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Güç kaynağı | 24VAC/110VAV/220VAC/380VAC | Motor Gücü | 6W ila 140W |
|---|---|---|---|
| Standart tork | 50nm ila 2500nm | Standart zaman | 20s - 75s |
| Giriş sinyali | 4-20Madc/1-5VDC/2-10VDC | Çıkış Sinyali | 4-20Madc |
| Koruma sınıfı | IP67 NEMA4/4X | Toplam ağırlık | 1.2kg ila 20kg |
| Ortam sıcaklığı | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | Kurulum açısı | 360° |
Ürün Açıklaması
Yüksek performanslı EMC akıllı elektrikli aktüatör, EFT / ESD / aşırı gerilim darbe testinden geçti
Özellikler
- Giriş kontrol sinyaline orantılı çeyrek dönüş, mekanik limitler
- Kendi kendine kontrol için LED ışıklı süper mini akıllı programlanabilir kontrol paketi
- Kontrol paketi, aktüatörün aynı boşluğunda bulunur, ek kutuya gerek yoktur
- Elektroniği titreşim ve nemden korumak için tamamen sızdırmaz kontrol sunucusu
- Dünya lideri parazit önleme yeteneği, kontrol doğruluğu ve hassasiyeti
- Çoklu giriş sinyali anahtarlama ve kendi kendine kalibrasyon
- Kontrol paketi için EFT, ESD ve yüksek voltaj dalgalanma testli yüksek performanslı EMC
- 1000 saatlik tuz püskürtme testi ile C3 seviyesi korozyon direnci
- Termal aşırı yük korumalı ağır hizmet tipi motor
- Görsel vana konumu göstergesi
- Standart ISO5211 çok flanşlı vana montajı
- UL ve CSA standardına uygun CSA sertifikalı / CE işaretli
Özellikler
| Tip | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-160E | DCL-250E |
|---|---|---|---|---|---|---|---|---|
| Güç | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Çıkış Torku | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm |
| Çalışma Süresi | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S |
| Dönüş Açısı | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motor Gücü | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| Nominal Akım | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Toplam Ağırlık | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| Giriş Sinyali | 4-20mADC,1-5VDC,2-10VDC | |||||||
| Çıkış Sinyali | 4-20mADC | |||||||
| Temel Hata | ±%1'den fazla değil | |||||||
| Karşılıklı Hata | %1'den fazla değil | |||||||
| Ölü Alan | %0.5-%5.0 ayarlanabilir | |||||||
| Sönümleme Özelliği | 0 kez | |||||||
| Aktüatörde Tekrarlama Hatası | ≤%1 | |||||||
| Yalıtım Direnci | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Dayanım Gerilimi Sınıfı | AC24V:500VAC 1 dakika AC110/220V:1500VAC 1 dakika | |||||||
| Koruma Sınıfı | IP67 | |||||||
| Montaj Açısı | Herhangi bir açıda 360° | |||||||
| Elektrik Arayüzü | İki G1/2 Su Geçirmez Kablo Konnektörü, biri güç hattı için, diğeri sinyal hattı için | |||||||
| Ortam Sıcaklığı | -20℃~+55℃ | |||||||
| İsteğe Bağlı İşlev | Aşırı tork koruyucu/Nem alma ısıtıcısı/Pasif kontak anahtarı/Kubbe göstergesi/Kol | |||||||
| Not | Gerekli olan diğer herhangi bir giriş veya çıkış sinyali, satın alma siparişinde belirtilmelidir. | |||||||
Açıklama
DCL modülasyonlu elektrikli aktüatör, motoru, kontrol paketini ve muhafazayı tek bir kompakt ünitede birleştiren bir entegre tasarıma sahiptir. Konumlandırma kontrol cihazını barındırmak için ek bir harici boşluk gerektiren geleneksel aktüatörlerin aksine—bu da hantal, dengesiz ve daha az estetik tasarımlara yol açar—DCL, bir on-off aktüatörün terminal bloğuyla karşılaştırılabilir boyutta bir küçültülmüş çok işlevli kontrol paketi geliştirmiştir. Bu kontrol paketi, temiz, kompakt bir görünüm sağlarken terminal bloğunun yerini tamamen alarak doğrudan kablolama boşluğuna monte edilir.
DCL akıllı elektrikli aktüatörün ölü bandı (ölü alan) ayarlanabilir olup, kullanıcıların aktüatörün hassasiyetini giriş sinyaline göre ayarlamasına olanak tanır. Daha küçük bir ölü bant daha yüksek hassasiyet sağlar, ancak daha yüksek hassasiyet her zaman en uygun değildir. Giriş sinyali harici parazitlere karşı savunmasız olduğunda, daha büyük bir ölü bant, sık sık yanlış başlangıçları etkili bir şekilde önler, operasyonel kararlılığı artırır ve aktüatörün hizmet ömrünü önemli ölçüde uzatır. Tersine, kontrol sinyali temiz ve yüksek konumlandırma doğruluğu gerektiğinde, daha küçük bir ölü bant daha hassas kontrol sağlar.
Vana konumlandırma doğruluğu ayrıca dişli boşluğundan, özellikle sonsuz dişli setinin işleme hassasiyetinden etkilenir. Tutarlı kalite sağlamak için, DCL'nin SQE ekibi, tedarik edilen her dişliyi titizlikle test etmek için profesyonel denetim ekipmanı kullanır. Ek olarak, dişli salınımını ortadan kaldırmak ve değişen yük koşullarında gürültüyü en aza indirmek için çoklu tescilli tasarım özellikleri ve sıkı montaj süreci kontrolleri uygulanmaktadır. Bu önlemler, DCL'nin Çin pazarında kompakt elektrikli aktüatörler için bir kıyaslama noktası belirlemesini sağlamıştır.
Tüm DCL aktüatörleri, UL ve CSA standartlarına uygun olarak CSA tarafından titizlikle test edilmiş ve sertifikalandırılmıştır. Tüm serilerde, görev döngüsü %70'i aşmaktadır ve zorlu çalışma koşullarında güvenilir performans sağlar. Entegre EPS kendi kendine kalibrasyon sistemi neredeyse avlanmayı ortadan kaldırır ve hassas ve istikrarlı kontrol için standart çıkış konumu geri bildirimi sağlar.
