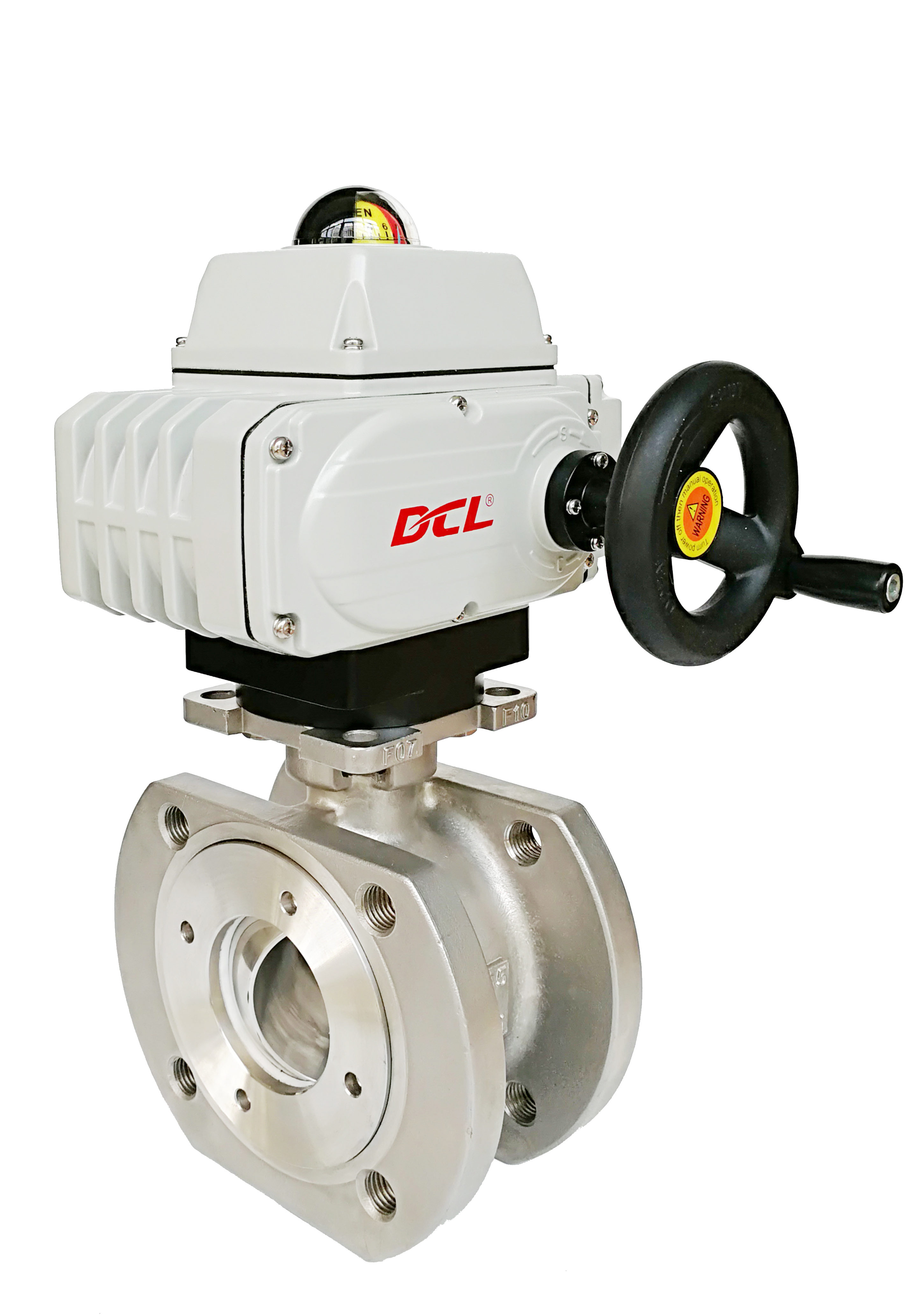

400Nm Topu Valf DC24V 9.5kgKompakt Aktüatör

Özellikleri

• Mekanik sınırlarla çeyrek tur çalışması
• Sağlam IP67 su geçirmez, sağlam döşeme dökme alüminyum kabı/% 100 su altında test
• Valf pozisyonunu onaylamak için iki yardımcı sınır anahtarı
• Görsel valf pozisyon göstergesi/düz veya konveks
• El kontrolü / el tekerleği isteğe bağlı
• PTC elektronik ısıtma bileşeni, kondansiyon önleyici için isteğe bağlıdır.
• PTC aşırı ısınma koruyucusu ile termal aşırı yük koruma ağır görev motoru
• Kendini kilitleyen solucan vitesi güç kaybettiğinde aktüatör son pozisyonunda kalır yapar
• 100Nm'den daha büyük bir torklu aktüatörler için tork koruyucu seçmelidir.
• Yerel acil durum güç kapama düğmesi isteğe bağlı
• UL standardı/CE işaretiyle sertifikalandırılmış CSA

Açıklama

DCL'lerin yaygın serisi elektrikli aktüatörleri, genellikle kelebek valfleri, top valfleri, amortisörler veya salıncak kollar gibi çeyrek dönüş cihazlarını çalıştırmak için kullanılır.Motor, son aşaması solucan vitesi seti olan tamamen metal bir vites kutusunu çalıştırır.Çıktı şaftı 90° döner ve iç camlar motorun hareketinin sonunda otomatik olarak durdurulması için sınır anahtarlarını çalıştırır.motor çıkış orijinal konumuna geri döndürmek için ters yönde döner.

Tüm DCL aktüatörleri, sadece yüzey kaplama değil, özel olarak formüle edilmiş bakır alaşımlı (bronz) solucan tekerleği kullanır.giyim direnci, ve genel dayanıklılık.

Tipik elektrikli aktüatörlerde, en savunmasız bileşen son aşamalı solucan vitesi veya dürtü vitesidir, çünkü çıkışa en yakın yer alır ve bu nedenle en büyük tork ve sürtünmeye dayanır.Başka bir deyişle..., solucan takımının tasarımı ve malzemesi, aktüatörün kullanım ömrünü kritik olarak belirler.

DCL uzun ömürlü olmayı iki şekilde artırır:

• Büyük yarıçaplı (uzun kollu) solucan tekerleği tasarımı, etkili yarıçapı arttırarak, verilen tork için dişli dişlerine olan radyal kuvvet azalır.böylece diş başına baskı azaltmak ve aşınmayı ve yorgunluğu azaltmak.

• Sadece kaplama değil, tam bronz (bakır alaşımlı) bir solucan tekerleğinin kullanılması, kaplama aşınma veya pullaşma riskini ortadan kaldırır.kaydırma temasında iyi uyumluluk, ve uzun bir hizmet ömrü boyunca istikrarlı sürtünme davranışı.

Sonuç olarak, DCL'nin büyük çaplı, tamamen bronz bir solucan tekerleği uygun şekilde sertleştirilmiş ve hassas bir şekilde işlenmiş solucan şaftına eşleştirilmiş güvenilir, dayanıklı,plakeli veya küçük dişliler kullanan aktüatörlere kıyasla önemli ölçüde uzatılmış ömürlü düşük gürültü iletim.

Spesifikasyon
