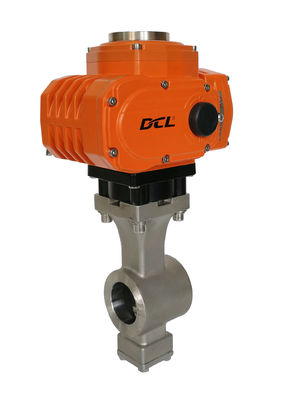

Düzenlenebilir Patlama Dayanıklı AC DC 200Nm 30S 40W Kompakt Aktuatör

  • Adjustable Explosion-proof AC DC 200Nm 30S 40W Compact Actuator
Menşe yeri VUHAN, ÇİN
Marka adı DCL
Sertifika CE/ROHS/CSA/IP67
Model numarası DCL E Modeli
Min sipariş miktarı 1 adet
Ambalaj bilgileri Karton/palet
Teslim süresi 7 İş Günü
Ödeme koşulları D/P,T/T,Western Union,MoneyGram
Yetenek temini 5000pc/ay

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Güç kaynağı 24VAC/110VAV/220VAC/380VAC Motor gücü 6W ila 140W
Standart tork 50nm ila 2500nm/442in.lbs ila 22125in.lbs Standart zaman 20s - 75s
Giriş sinyali 4-20Madc/1-5VDC/2-10VDC Çıkış sinyali 4-20Madc
Koruma sınıfı IP67 NEMA4/4X Toplam ağırlık 1.2kg ila 20kg
Ortam sıcaklığı -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Kurulum açısı 360 °
Vurgulamak

Adjustable compact actuator 200Nm

,

Explosion-proof compact actuator 40W

,

AC DC compact actuator 30S
Mesaj bırakın
Ürün Açıklaması

Temel hata ≤ %1 olan ayarlanabilir tip elektrikli kompakt aktüatör


Özellikler

  • Giriş sinyaline orantılı çeyrek dönüş işlemi
  • Kontrol paketi için EFT, ESD ve yüksek voltaj dalgalanma testlerinden geçmiş yüksek performanslı EMC
  • Termal aşırı yük korumalı ağır hizmet motoru
  • Vana pozisyon göstergesi/düz gösterge veya dışbükey gösterge mevcuttur
  • Vana pozisyonu için 4-20mA çıkış sinyali
  • Standart ISO5211 çok flanşlı vana montajı
  • Titreşim ve neme karşı dayanıklı, tamamen saksılanmış çok fonksiyonlu akıllı kontrol paketi
  • Dünya lideri parazit önleme yeteneği, kontrol doğruluğu ve hassasiyeti
  • Kendini kalibre etme ve sorunları kendi kendine kontrol etme fonksiyonu
  • Çok küçük boyutlu benzersiz entegre motor/kontrol paketi/muhafaza tasarımı
  • Termal olarak bağlanmış polyester kaplamalı hava koşullarına dayanıklı alüminyum alaşımlı muhafaza
  • 1000 saatlik tuz püskürtme testi ile C3 seviyesinde korozyon direnci
  • Anahtar veya el çarkı ile manuel geçersiz kılma
  • UL ve CSA standardına göre CSA Sertifikası/CE işaretli/RoHS 3.0 geçti
  • Isıtıcı, modbus, arıza emniyetli dönüş vb. gibi isteğe bağlı fonksiyonlar


Açıklama

DCL modülasyon tipi elektrikli aktüatör, tamamen saksılanmış reçine kapsüllü kontrol paketi tasarımını benimser. İntrüzif elektrikli aktüatörler için, tamamen saksılanmış bir kontrol paketi, açıkta kalan bir kontrol kartına kıyasla üstün güvenilirlik ve güvenlik sunar. Saksılama koruması olmadan, kart üzerindeki elektronik bileşenler, kablolama veya inceleme sırasında kazara temas nedeniyle kolayca hasar görebilir veya kısa devre yapabilir, bu da hem kontrol kartının hem de aktüatörün daha yüksek bir arıza oranına yol açar.

Ek olarak, reçine kapsülleme zorlu ortamlarda mükemmel koruma sağlar, örneğin yüksek nem veya nakliye sırasında güçlü titreşim. Ayrıca etkili elektromanyetik koruma sağlar ve aktüatörün parazite karşı direncini artırır.

Kontrol paketimiz, aşağıdakiler dahil olmak üzere sıkı EMC ve güvenilirlik testlerinden geçmiştir:

  • Dalgalanma testi: 2500 V

  • EFT (Elektriksel Hızlı Geçiş) testi: 4000 V

  • ESD (Elektrostatik Deşarj) testi: 4000 V

  • 85/85 dayanıklılık testi: 600 saatten fazla bir süre boyunca 85 °C ve %85 bağıl nemde sürekli çalışma ile kararlı performans

Aktüatör, kapsamlı EMC testlerini (EFT, ESD ve dalgalanma) başarıyla geçmiştir ve CSA sertifikalıdır, tamamen UL ve CSA standartlarına uygundur.


Şartname


Tip DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Güç AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Çıkış Torku 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Hareket Süresi 20S 30S 30S 30S 45S 30S 90S 110S
Dönüş Açısı 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motor Gücü 10W 25W 40W 90W 90W 120W 140W 140W
Nominal Akım 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Toplam Ağırlık 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Giriş Sinyali 4-20mADC,1-5VDC,2-10VDC
Çıkış Sinyali 4-20mADC
Temel Hata ±%1'den fazla değil
Geri Dönüş Hatası %1'den fazla değil
Ölü Alan %0.5-%5.0 ayarlanabilir
Sönümleme Karakteristiği 0 kez
Aktüatördeki Tekrar Hatası ≤%1
Yalıtım Direnci AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Dayanım Gerilimi Sınıfı AC24V:500VAC 1 dakika AC110/220V:1500VAC 1 dakika
Koruma Sınıfı IP67
Montaj Açısı Herhangi bir açıda 360°
Elektrik Arayüzü İki G1/2 Su Geçirmez Kablo Konnektörü, biri güç hattı ve biri sinyal hattı için
Ortam Sıcaklığı -20℃~+55℃
İsteğe Bağlı Fonksiyon Aşırı tork koruyucusu/Nem alma ısıtıcısı/Pasif kontak anahtarı/Kubbe göstergesi/Kol
Not Gerekli olan diğer herhangi bir giriş veya çıkış sinyali, lütfen satın alma siparişinde belirtiniz.
