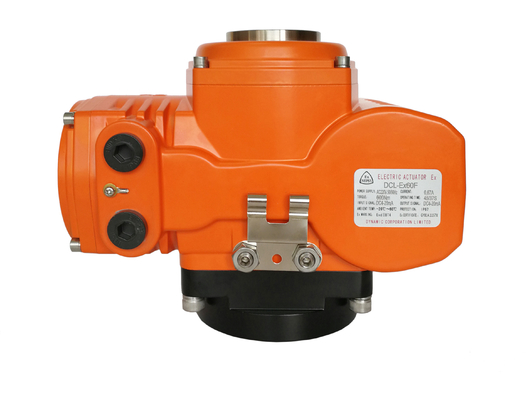

DN250 Kelebek Vana 45S 600Nm Patlamaya Dayanıklı Elektrikli Aktüatör
Menşe yeri | Wuhan, ÇİN |
---|---|
Marka adı | DCL |
Sertifika | CE/ROHS/CSA/IP67/ATEX/IECEx/UL |
Model numarası | DCL-Ex05F / Ex10F / Ex20F / Ex40F / Ex60F |
Min sipariş miktarı | 1 bilgisayar |
Ambalaj bilgileri | Karton / Palet |
Teslim süresi | 7 iş günü |
Ödeme koşulları | D / P, T / T, Western Union, MoneyGram |
Yetenek temini | 2000pcs / ay |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xStandart Tork | 50Nm ila 600Nm | Standart zaman | 20'li ve 45'li yaşlar |
---|---|---|---|
Çıkış sinyali | 4-20mA | Patlamaya dayanıklı sınıf | ExdIICT4 |
Koruma Sınıfı | IP68 NEMA 4X | Toplam ağırlık | 3kg ila 10kg |
Motor gücü | 6W - 90W | Ortam sıcaklığı | -25℃~+55℃ / -13°F~+131°F |
Güç kaynağı | 24VAC/110VAV/220VAC/380VAC | Kurulum Açısı | 360° |
Vurgulamak | NEMA4X patlamaya dayanıklı aktüatör,DCL Patlamaya dayanıklı Aktüatör,24V patlamaya dayanıklı elektrikli aktüatör |

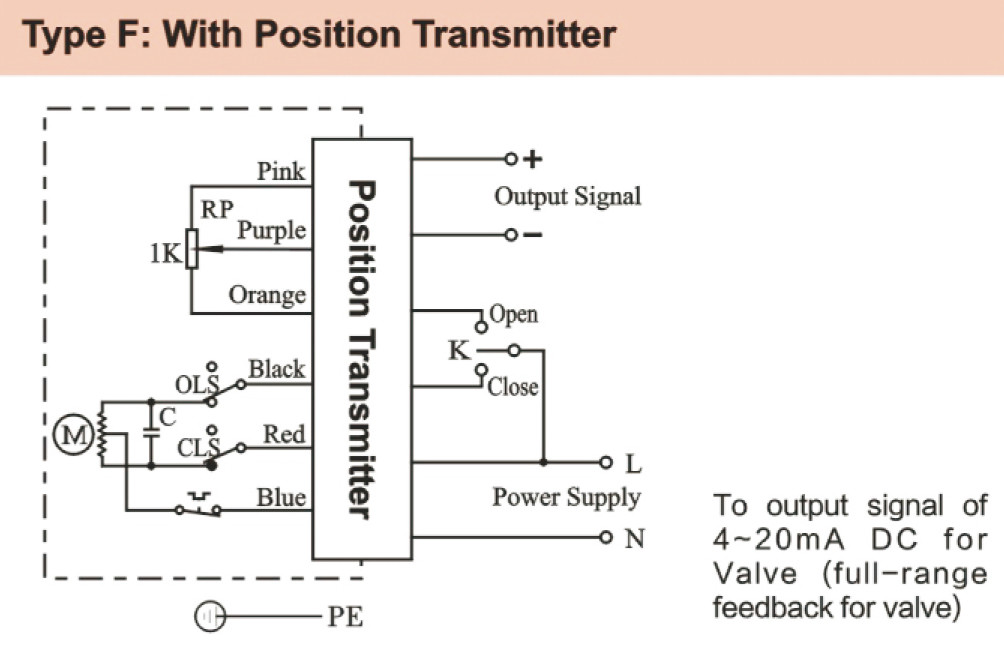

Patlama önleyici elektrikli aktüatör / çıkış 4-20mA sinyal ile donatılmış konum vericisi
Özellikler
- Valf konumunun 4-20mA sinyalini vermek için kendi geliştirdiği konum vericisi
- Yüksek kaliteli alaşımlı çelik kovan ve bilyalı rulmanlar, tüm metal dişli tahrik, Kendinden kilitlenen bronz alaşımlı sonsuz dişli
- Ağır uygulamalar için %70 görev döngüsüne sahip ağır hizmet tipi motor
- IP68 ve tip 4X sızdırmazlık sınıfına sahip yüksek basınçlı alüminyum alaşımlı döküm muhafaza
- Anahtar veya el çarkı ile manuel geçersiz kılma
- ISO5211 doğrudan kurulum
- UL ve CSA standardına göre CSA sertifikalı/CE işaretli/RoHS 3.0/ATEX/SIL 3
Tanım
DCL F modeli patlamaya dayanıklı elektrikli aktüatör, valf konumunun 4-20mA analog sinyalini vermek için kendi geliştirdiği konum vericisi ile donatılmıştır.Çeyrek dönüşlü kelebek vanaları, küresel vanaları veya damperleri sürmek için 3 noktalı yüzer kontrol sisteminde yaygın olarak kullanılabilir.Bu tür bir kontrol sistemi, gücü ne zaman keseceğine veya güç yönünü ne zaman değiştireceğine karar vermek için valf konum sinyalinin sürekli analog sinyalini alabilir.
Aktüatörün görev döngüsü %70 veya daha fazladır, Açma-kapama tipi için aktüatör durmadan 15 dakika çalışmaya devam edebilir.Modülasyonlu tip için aktüatör saatte 1200 kez başlayabilir.Tüm tam aralıklı açık ve kapalı yaşam döngüsü 10000 defadan fazladır ve 200000 defa başlatılır.Tam ağır hizmet uygulamalarında bile, motor sıcaklık artışı, belirli yanıcı gazları dışarıda tutuşturmaktan kaçınmak için muhafazaların T4 (130℃) gereksinimlerini karşılayabilir.
Şartname:
Aktüatör Tipi | Standart Zaman/Tork | Opsiyonel Zaman/Tork | Dönüş Açısı (Max.range) | Toplam ağırlık | Güç kaynağı | Seçilmiş Kontrol Devresi |
DCL-Ex05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Ayarlanabilir | 3.0Kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H Tipleri |
DCL-Ex10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~90°Ayarlanabilir | 5.0Kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H Tipleri |
DCL-Ex20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90°Ayarlanabilir | 5.5Kg | DC24V/AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H Tipleri |
DCL-Ex40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 0~90°Ayarlanabilir | 9.5Kg | DC24V/AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H Tipleri |
DCL-Ex60 | 45S/600Nm | 0~90°Ayarlanabilir | 10Kg | DC24V/AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H Tipleri |
Aktüatör Tipi | Kelebek vana(≤PN1.0MPa) | Küresel Vana(≤PN1.6MPa) | Havalandırma Valfi(≤PN0.1MPa) |
DCL-Ex05 | DN50~65 | DN40 | DN50~80 |
DCL-Ex10 | DN80~100 | DN50~65 | DN100~200 |
DCL-Ex20 | DN125~150 | DN80~100 | DN250~300 |
DCL-Ex40 | DN200 | DN125 | DN350~450 |
DCL-Ex60 | DN250 | DN150 | DN500~600 |
